四层3632平米中学教学楼设计(建筑图,结构图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

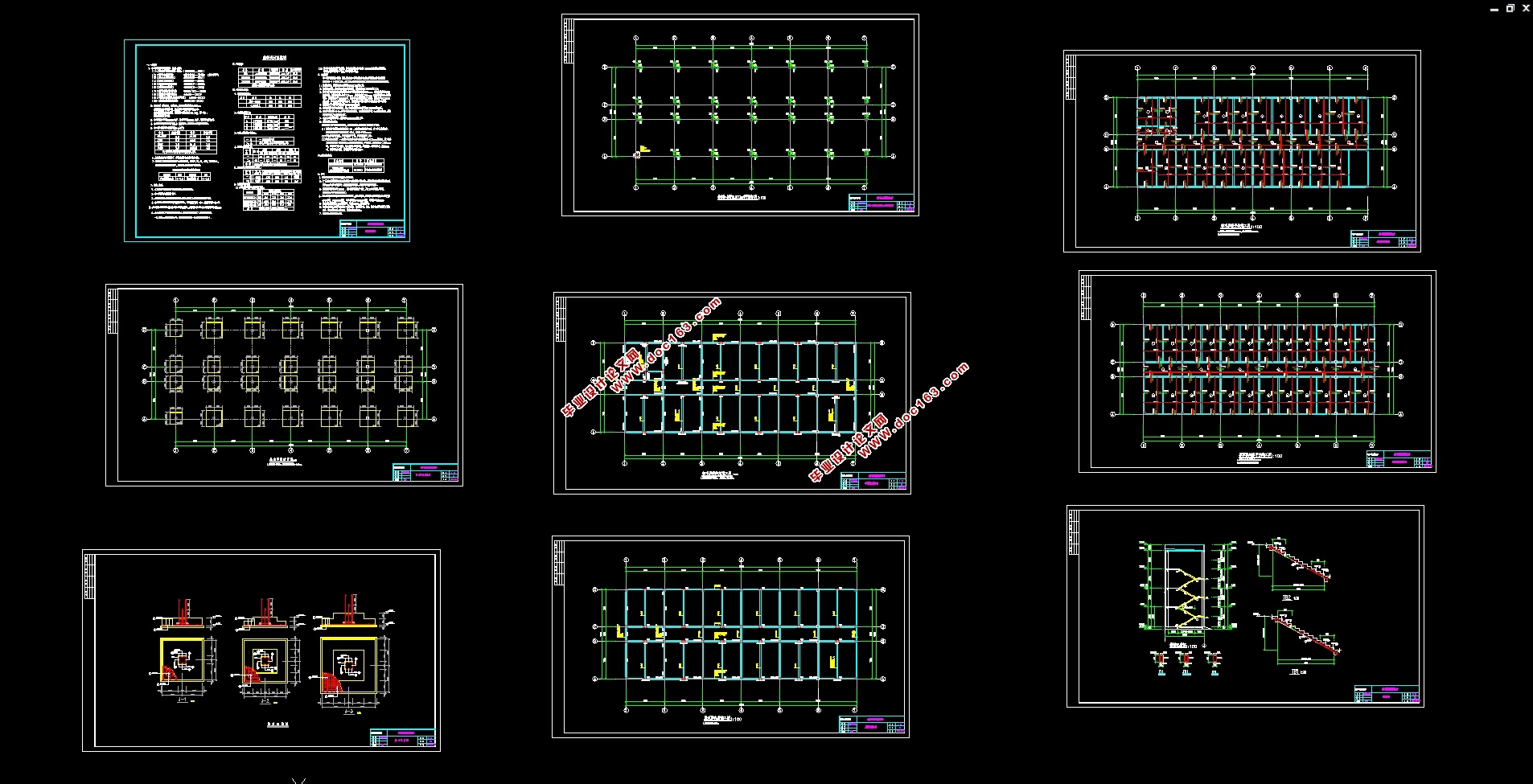

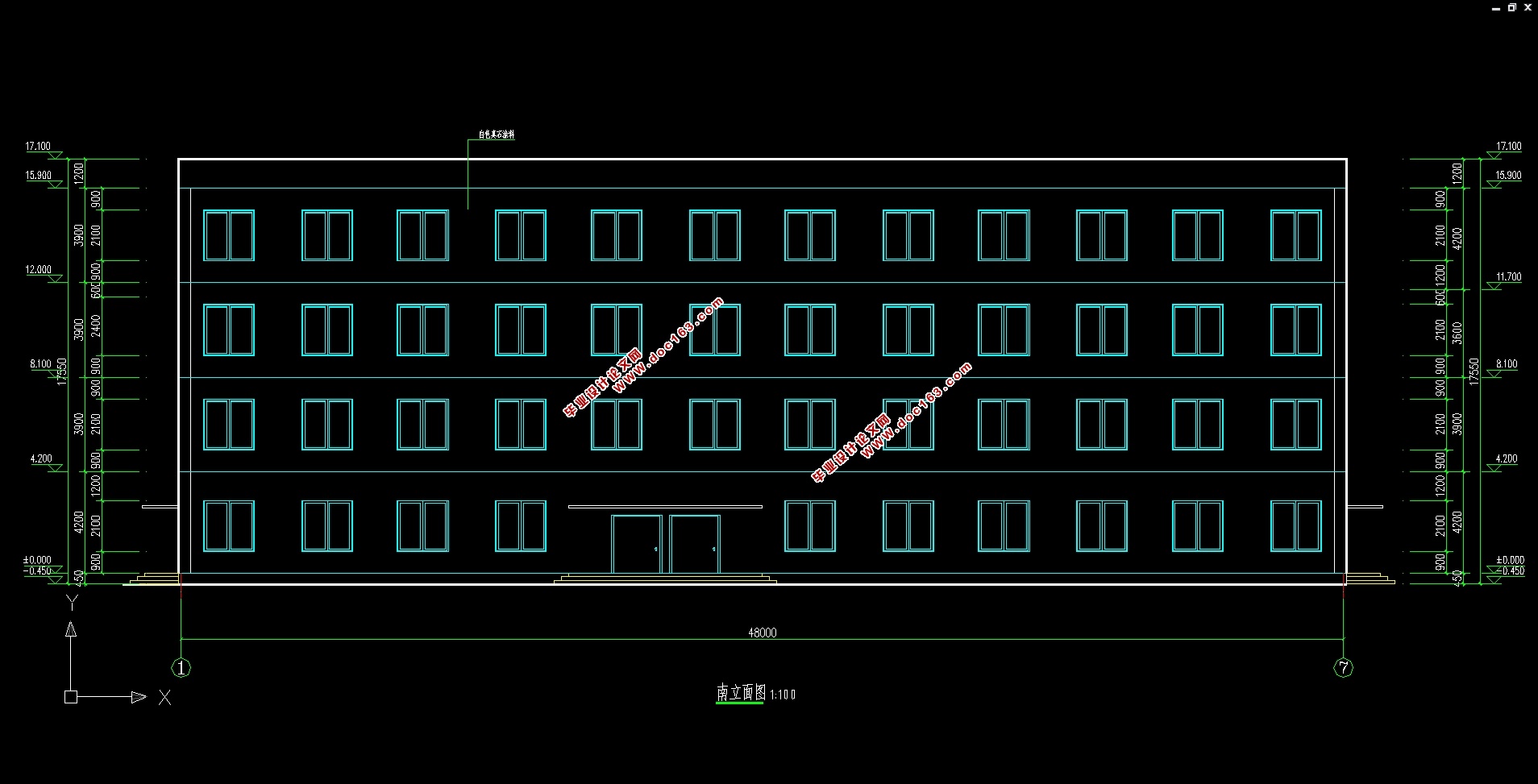

四层3632平米中学教学楼设计(建筑图,结构图)(任务书,计算书18000字,建筑图9张,结构图7张)
该工程为四层教学楼,主体为现浇钢筋混凝土框架结构,建筑面积3632㎡,建筑物共四层,底层层高4.2m,标准层层高3.9m,总高度15.90m,室内外高差0.450m

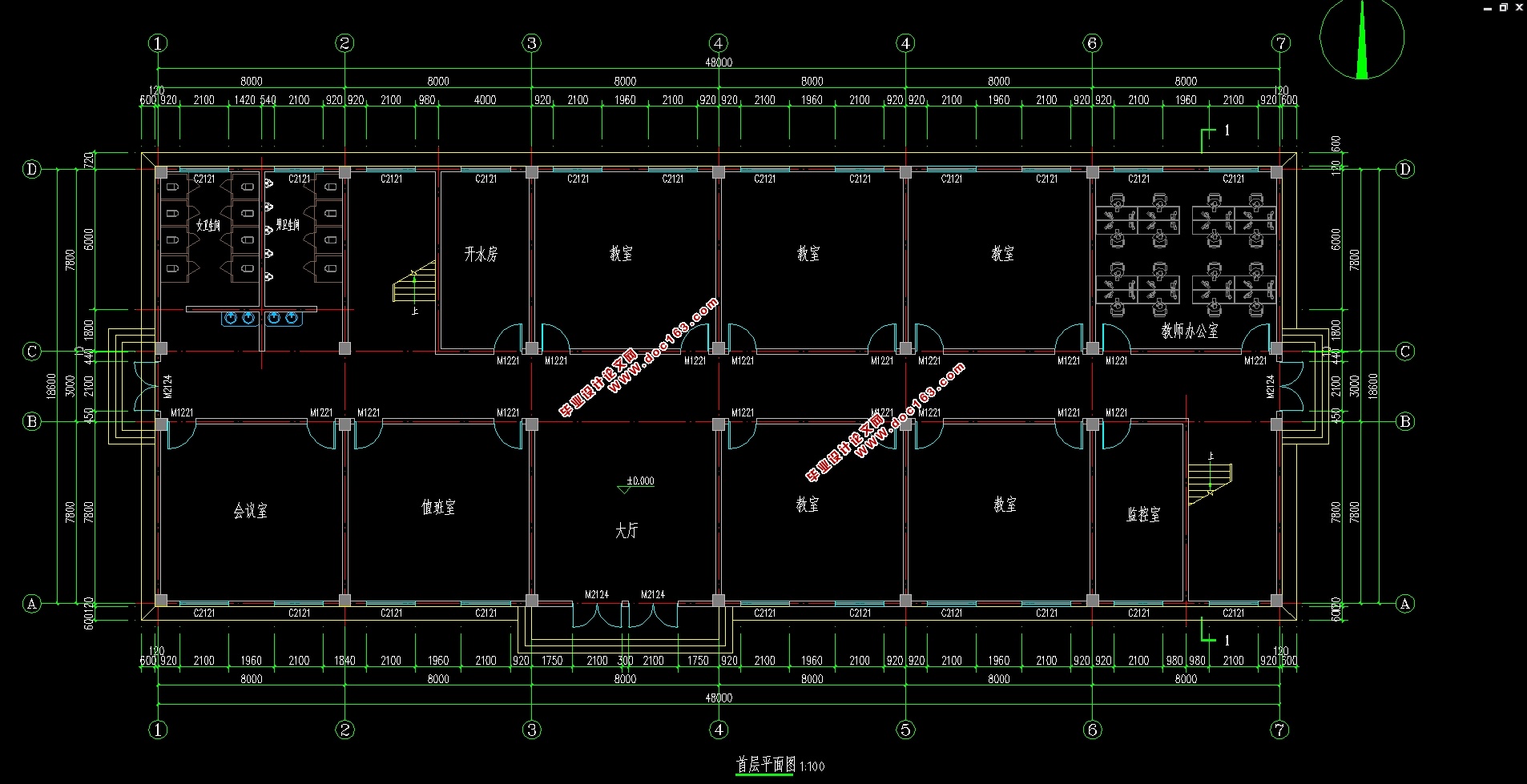

该教学楼拥有教室、办公室、休息室、开水房等。楼内设有2个楼梯,楼梯开间均为3.0m,进深均为7.8m,楼梯的布置均符合消防、抗震的要求。
该工程重要性等级为四级,本地区极端最高气温30.5℃,极端最低气温-3.6℃。年降雨量967mm,最大积雪厚度20cm,平均相对湿度75%。主导风向为东南风。拟建场地内无地表水系分布。
1.抗震设防烈度:8度设防,设计基本地震加速度值为0.20g;
2.基本风压:0.3KN/m2,B类粗糙度;
3.雪荷载标准值:0.30KN/m2;
4.结构体系:现浇钢筋混凝土框架结构;
5.工程地质条件:拟建场地地形平坦,地层分布较为规律,地耐力按90KN/m2计,持力层为粉质粘土,Ⅱ类场地。
