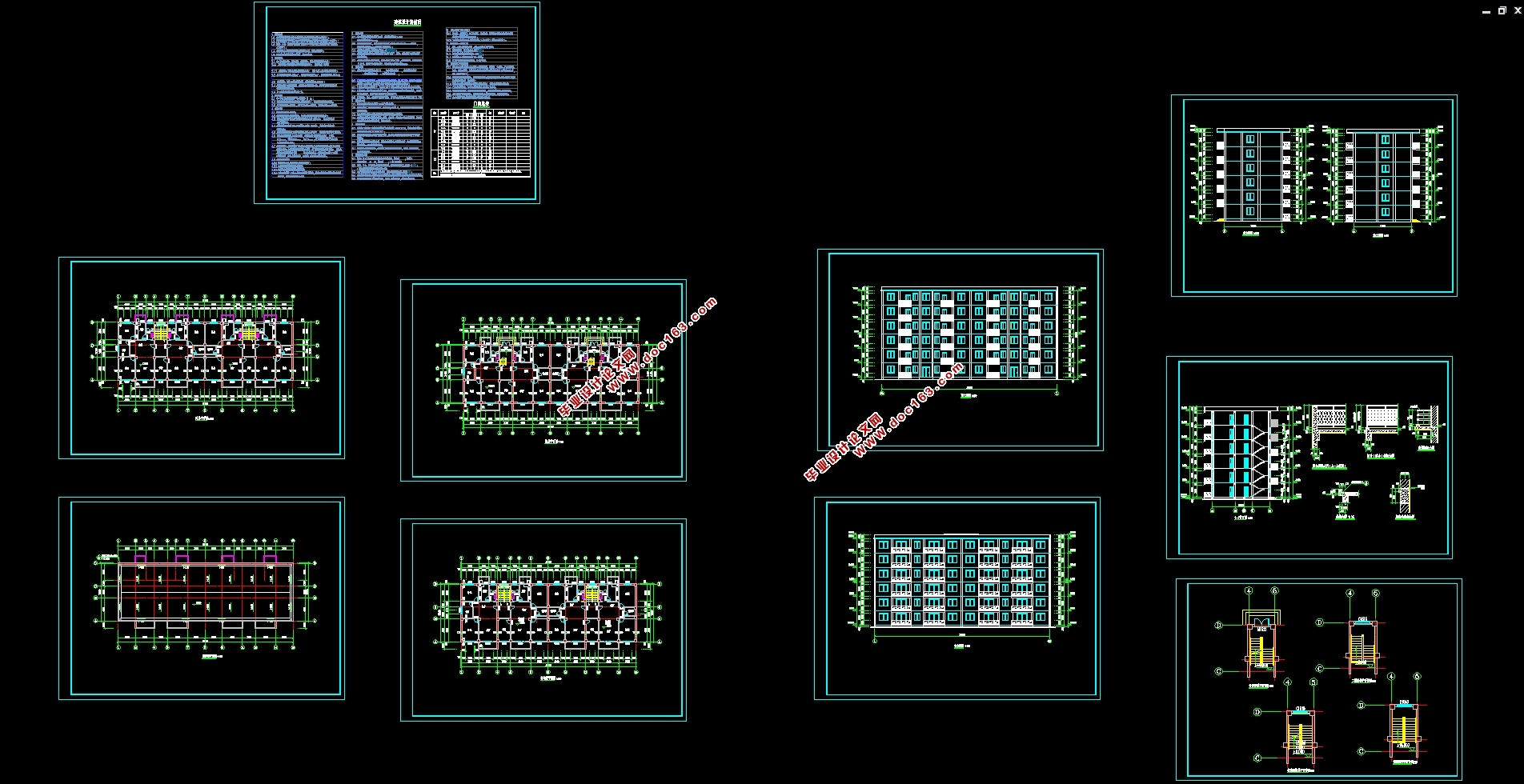

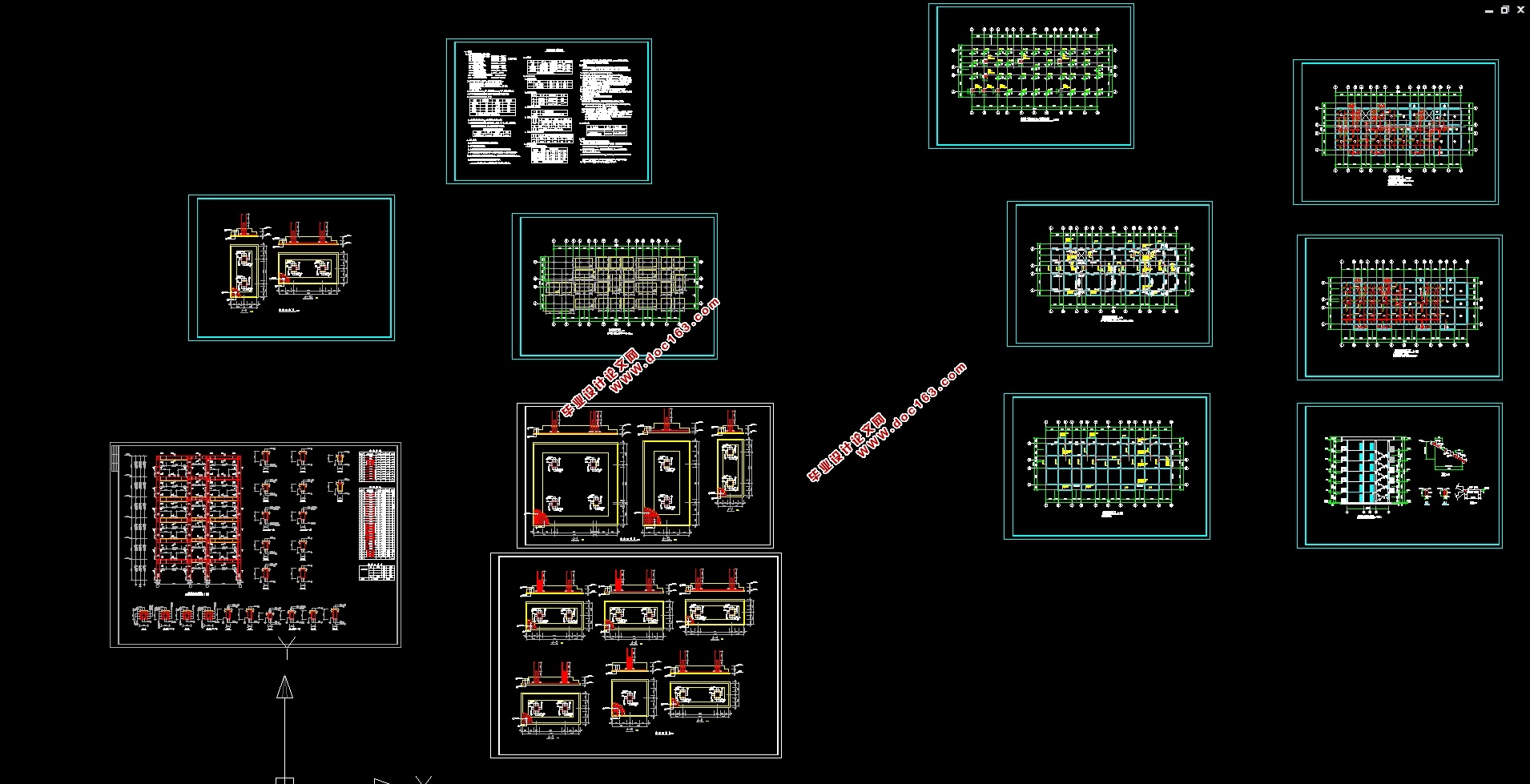

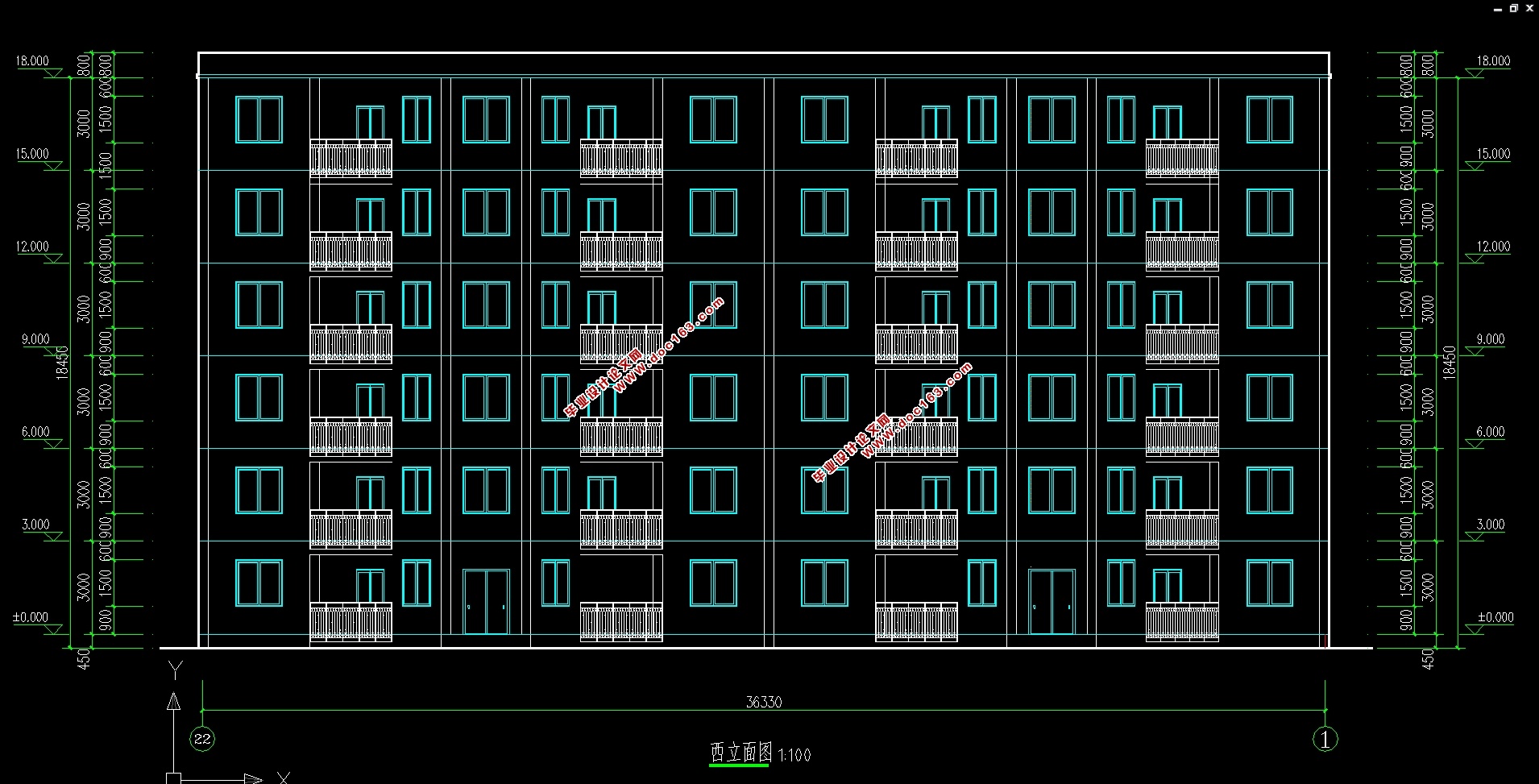

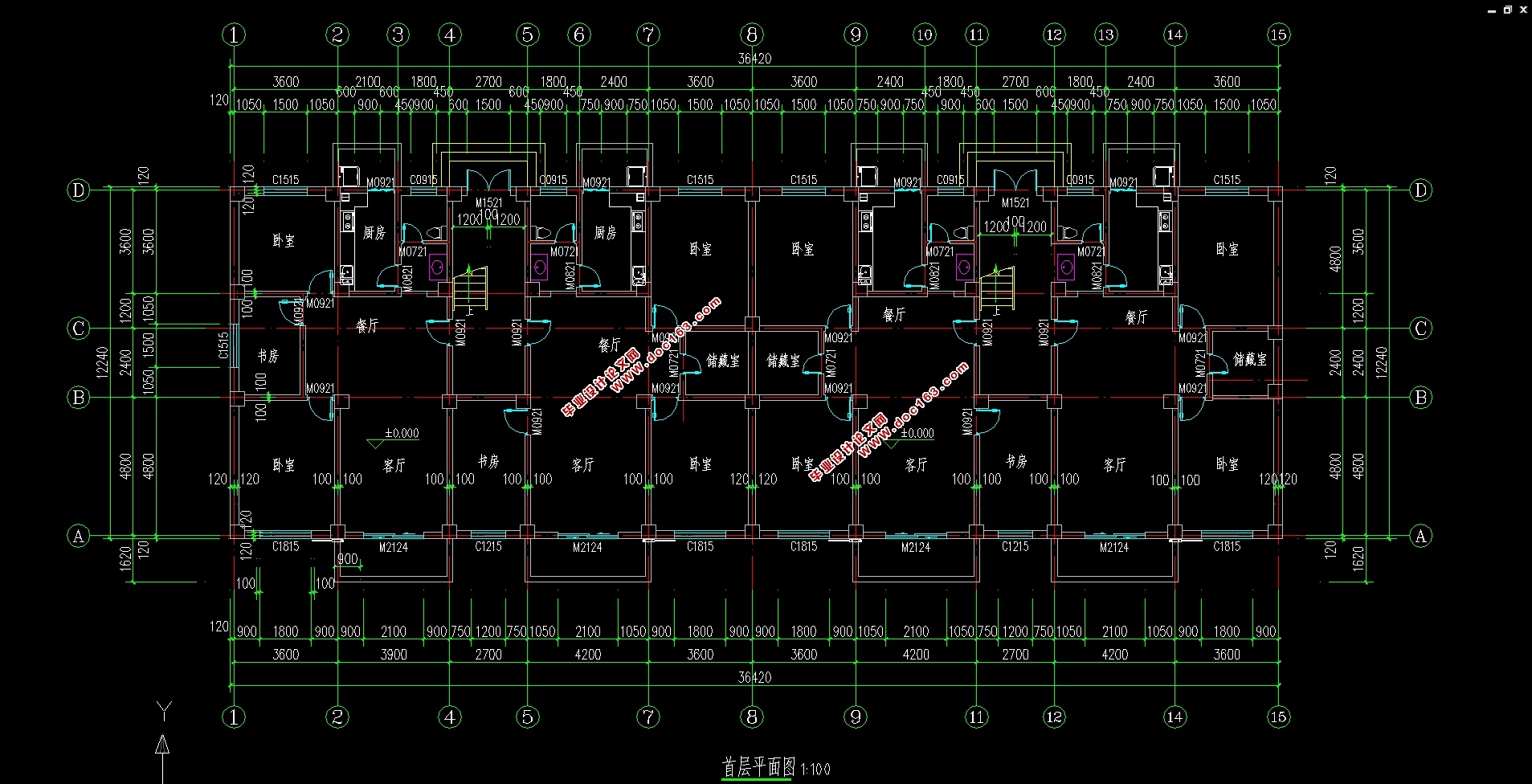

六层5444平米小区住宅楼施工组织设计(建筑图,结构图)(施工组织设计书49000字,建筑图9张,结构图11张)
⑴西安市和平小区2号楼住宅楼,位于有密集建筑群市区,该工程为钢筋混凝土框架结构,总建筑面积5444.0㎡,地上六层,一层层高3.00m,二层层高3.00m,其余各层层高3.00m,总建筑高度18.0m。
⑵施工现场情况
本建筑两侧临近公路,交通方便,实现了三通一平。施工场地相对宽敞,有利于机械的布置和材料周转、施工材料的堆放,施工难度相对较小。
⑶水文、地质条件、气象情况
①气象条件
施工期间正适春夏两季,主导风向为南风、西南风,雨季为七、八月,施工期可能需要考虑冬季施工。
②地质条件
根据工程地质勘察报告:
Ⅰ素填土:层厚0.8-1.8m,建议全部挖除;
Ⅱ粘土:层厚4.6-6.0m, fak=200kPa;
Ⅲ粘土:层厚5.1-6.5m, fak=230kPa;
Ⅳ碎石土:层厚5.0-7.6m, fak=300kPa。
③水文状况
勘查期间钻孔深度范围内未揭露到地下水。
⑷工程结构概况
本工程为钢筋混凝土框架结构,建筑结构安全等级为二级,抗震设防烈度为6度。基础为柱下独立基础,基础、框架梁、板、柱均采用C30,其它采用C10。

[资料来源:http://doc163.com]


2.2 设计概况
2.2.1建筑装饰做法详建筑结构设计总说明
2.2.1 结构用材
1. 施工现场现浇混凝土结构全部使用商品砼(包括砼找平层、面层、垫层)(除临时设施外)
2. 钢筋搭接方式如下:
(1)所有竖向钢筋规格≥φ14搭接必须采用电渣压力焊;直螺连接
(2)所有结构梁钢筋搭接全部采用闪光对焊,个别超长梁局部现场搭接焊。
2.3 工程的特点和难点
2.3.1 施工工期短,因此对各工序的合理搭接要求高
本工程为一体化综合性配套工程,工期紧,我公司将遵循施工总进度计划要求并结合单体工程划分施工区域,独立组织施工人员平行施工并合理安排组织施工节点。同时为保证合同工期的实现,工程验收分步进行,基础验收、主体结构验收和竣工验收三步进行。同时结构验收也分几个阶段进行,以便及时插入粗装修、精装修工程的施工。
尽早为各类机电安装工程创造条件,制定总进度计划,安排各类分包单位进场时间,并提供分包商施工现场现有的临时设施、大型施工机械及材料运输机械等,以便工程顺利进行。
2.3.2 施工质量标准高
本工程质量目标确保一次性验收“合格”,合格率为100%。单体工程确保成为市级优质结构工程,同时应满足业主合同条款附件要求:

[资料来源:http://www.doc163.com]


1. 幕墙、门窗渗水率为零;
2. 厨房、卫生间、屋面漏水、渗水率为零;
3. 抹灰及涂饰面:要求达到中级抹灰和高级涂饰标准,因此,在施工过程中必须做好每一道工序的质量控制。
2.3.3 施工难度高
本期工程施工过程内逢冬期和雨期,因此在冬季施工时,如何做好防冻,雨期施工如何作好防汛工作,在确保工程质量的前提下,确保主体结构和装修工程的整体完工。因此,处理好冬雨季施工是项目管理的难点和重点。
2.3.4 建筑成品、半成品保护要求高
本工程有示范区和精装样板房,在施工过程中不仅应对结构本身(如砼结构)、装饰完工的产品等进行产品保护工作,另应根据土建与安装工程、精装修工序交叉同步进行施工的特点,我公司将在施工期间采取针对性措施,确保已完工的各类安装设备的安全和精装样板房的正常使用。另外施工阶段现场设置了相当数量的控制网测量标志,这些标志是确保建筑控制精度的关键,因此,我公司在施工过程中必须采取切实可行的措施进行保护,确保测量标志的完好。

[资料来源:https://www.doc163.com]


  [资料来源:www.doc163.com]

和平小区2号楼住宅楼施工组织设计(建筑图,结构图)
和平小区2号楼住宅楼施工组织设计(建筑图,结构图)
和平小区2号楼住宅楼施工组织设计(建筑图,结构图)
和平小区2号楼住宅楼施工组织设计(建筑图,结构图)


目    录    I [资料来源:http://doc163.com]
摘  要    IV
construction organization design    1
Abstract    1
第一章编制依据    2
1.1 编制目的    2
1.2 编制依据    2
1.3 有关主要资料清单    2
1.4 编制原则    3
第二章工程概况    4
2.1 工程简介    4
2.2 设计概况    5
2.2.1建筑装饰做法详建筑结构设计总说明    5
2.2.1 结构用材    5
2.3 工程的特点和难点    5
2.3.1 施工工期短,因此对各工序的合理搭接要求高    5
2.3.2 施工质量标准高    6
2.3.3 施工难度高    6
2.3.4 建筑成品、半成品保护要求高    6
第三章 施工部署    7
3.1施工管理目标    7
3.2施工组织管理    7
3.3主要施工方案的选择    10 [资料来源:Doc163.com]
3.3.1 施工流向    10
3.3.2 施工段的划分    10
3.3.3 主要施工方案选择    11
第四章 施工准备    12
4.1技术准备    12
4.2资源准备    12
4.2.1 劳动力准备    12
4.2.2 施工机械器具准备    13
4.2.3 工程主要材料及周转材料准备    14
4.3现场准备    15
第五章 主要分部分项工程施工方法    16
5.1 测量定位放线    16
5.2 基础工程    17
5.3 土方工程    18
5.4 模板工程    18
5.5 钢筋工程    20
5.6 混凝土工程    21
5.7 砌体工程    23
5.8 楼地面工程    24
5.9 屋面工程    25
5.10 脚手架工程    28
5.11 装饰工程    29
1、抹灰工程    29 [资料来源:www.doc163.com]
2、楼地面工程    30
3、门窗工程    32
5、饰面板(砖)工程    34
第六章 主要施工保证措施    37
6.1 施工工期保证措施    37
6.2 施工质量保证措施    39
6.3 职业健康安全、文明现场保证措施    42
6.4 施工现场环境保护和污染控制保证措施    51
6.5 季节施工保证措施    53
第七章 新技术、新工艺、新材料、新设备的应用    60
7.1 目标意义    60
7.2 组织机构及保证措施    60
7.3 应用项目及实施措施    60
第八章 附图    63
8.1 施工现场平面布置图    63
8.2 施工进度计划网络图    63
8.3 施工进度计划横道图    63
参考文献    64
致  谢    65 [资料来源:https://www.doc163.com]
