五层22000平米南京市高中教学楼框架结构设计(建筑图,结构图)

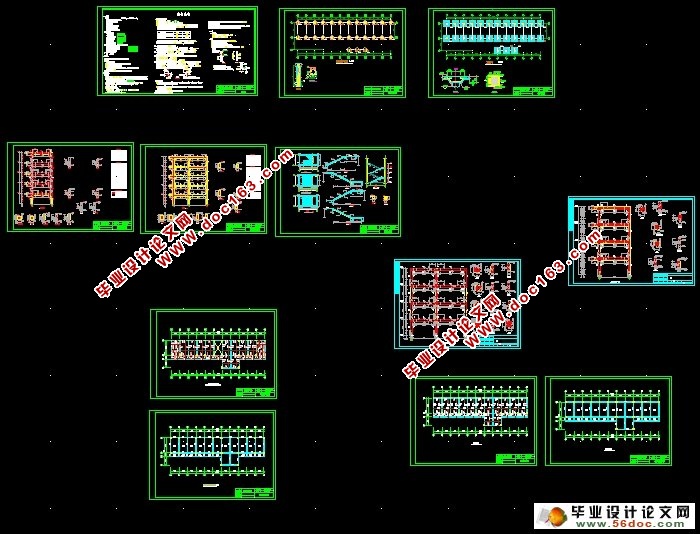

五层22000平米南京市高中教学楼框架结构设计(建筑图,结构图)(计算书17000字,建筑图6张,结构图11张)
本次毕业设计的题目是南京市某高中教学楼。综合考虑建筑地理位置、建筑使用功能和建筑结构安全性能，教学楼采用钢筋混凝土框架结构。南京地区抗震设防为七度，进行结构方案选择时要考虑抗震要求。从结构的安全方面考虑，最好采用规则结构；同时要考虑建筑使用功能要求，并且在建筑立面效果要符合教学楼的特点。综合考虑，选取了本次设计的建筑方案与结构方案。
本设计包括建筑设计和结构设计两大部分。建筑设计主要是确定建筑方案，包括平面、立面和剖面的设计；结构设计主要分为结构方案布置、荷载计算、内力计算、内力组合、截面设计、板设计、楼梯设计和基础设计。设计过程采用手算完成，最后上机进行校核。
由于缺乏实际工程经验，设计过程中，对于平、立、剖建筑设计还存在一些问题；结构计算综合运用能力欠缺，设计时间紧张，设计中错误难免，敬请各位老师批评指正，谢谢！
关键词：建筑设计、结构设计、钢筋混凝土框架结构

工程概况
某综合办公楼为五层钢筋混凝土框架结构体系，层高为3.6 m，室内外高差0.45 m。框架平面柱网布置图2-1所示，（取○8轴及○4轴作为设计对象）

[资料来源：www.doc163.com]


3.2 设计资料
(1)气象条件
基本雪压=0.4kN/m2；基本风压=0.35 N/m2
(2)抗震设防
7度近震。
(3)材料
混凝土采用C25，纵筋Ⅱ级，箍筋Ⅰ级
(4)屋面及楼面做法
屋面做法（不上人）：
30厚细石混凝土保护层
SBS防水层
20厚水泥沙浆找平层
150厚水泥珍珠岩保温层
110厚钢筋混凝土板
15厚板底纸筋石灰
楼面做法：
12mm厚大理石地面
30mm厚细石混凝土
110mm厚钢筋混凝土现浇板
15厚板底纸筋石灰


[资料来源：https://www.doc163.com]
