资料介绍:

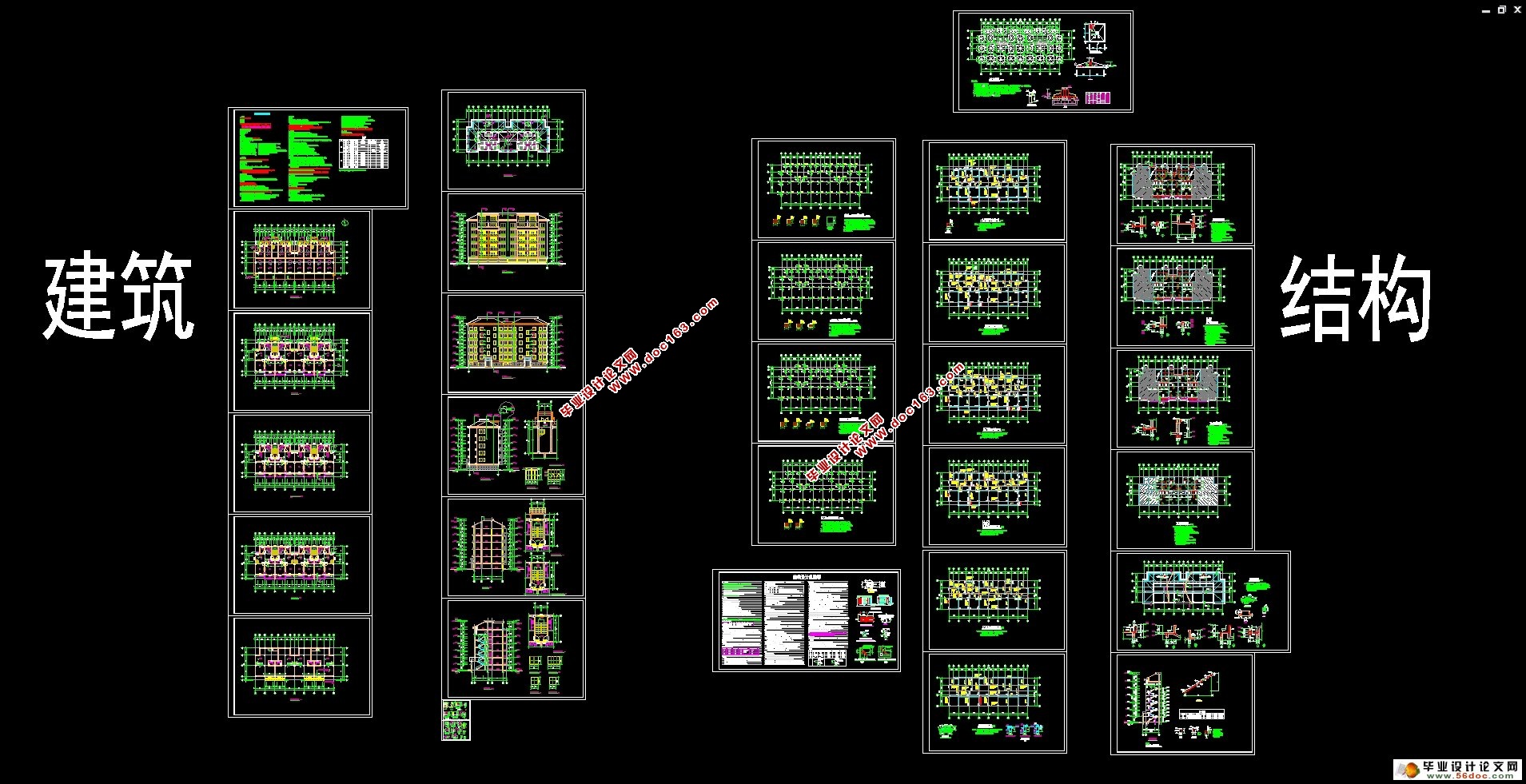

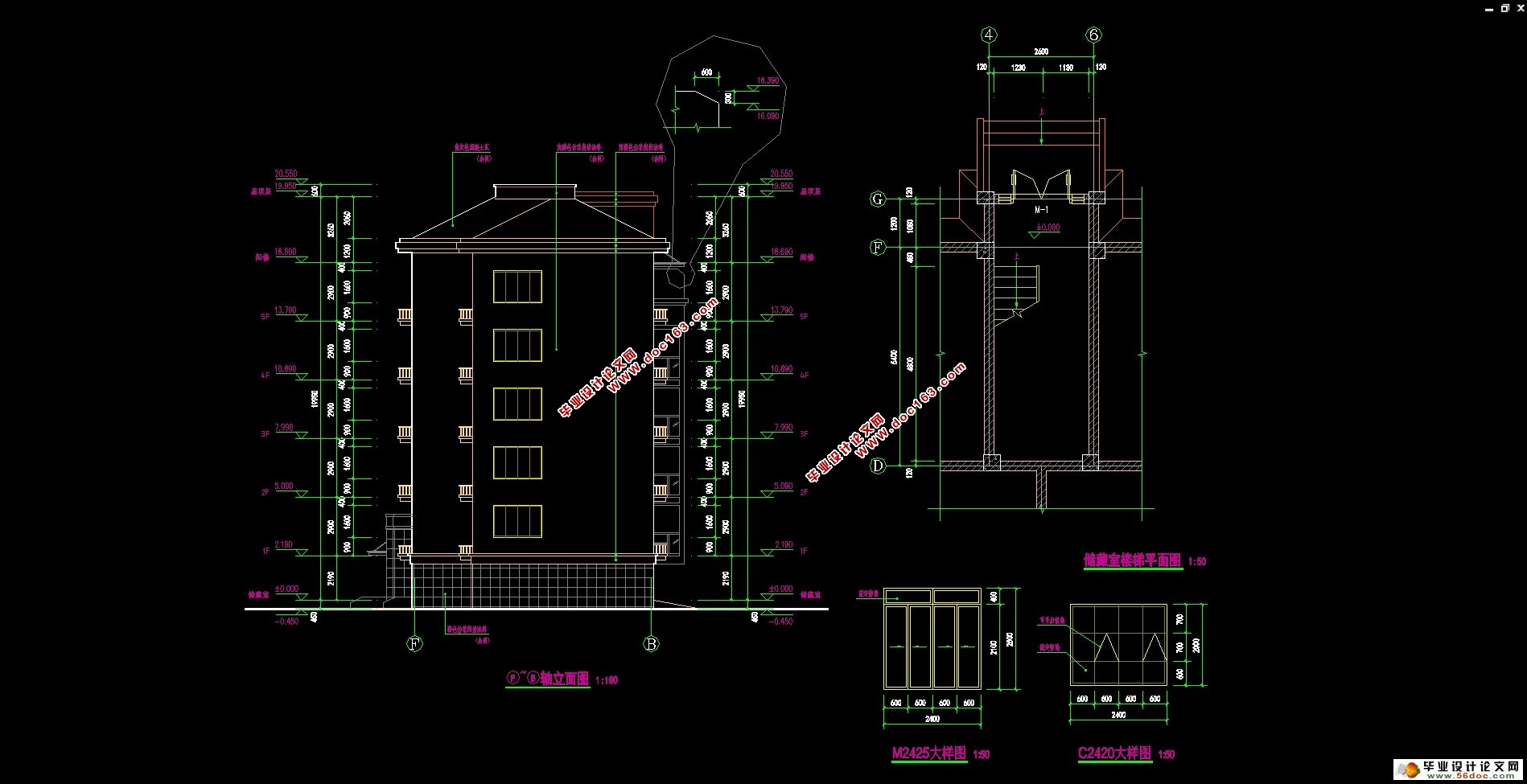

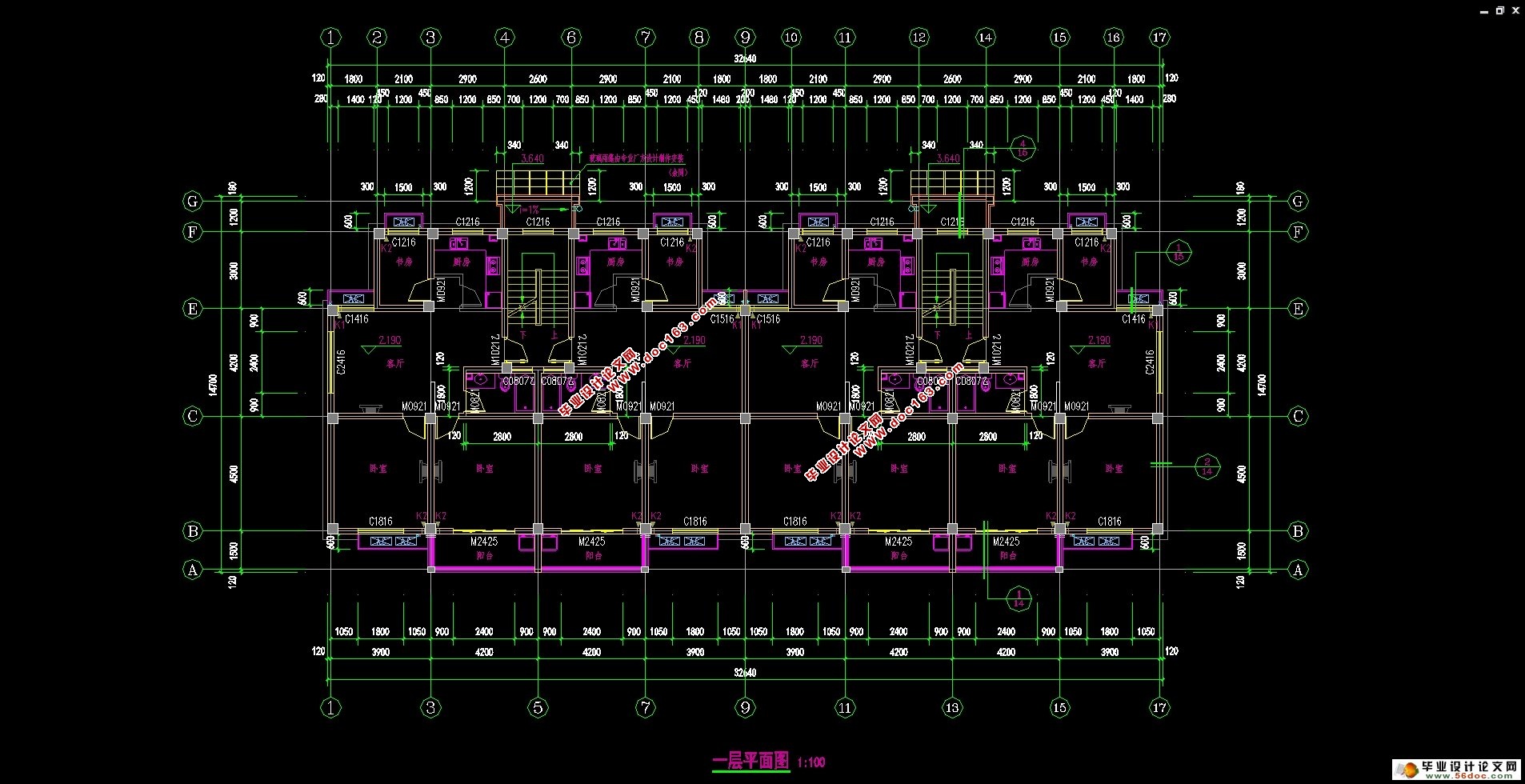

六层2700平米框架结构住宅楼设计(建筑图,结构图,网络图,横道图)(任务书,计算书11000字,建筑图13张,结构图17张,网络图,进度计划横道图)
工程概况
    本岳阳市市区某地段,场地平整,交通便利,基地尺寸45×20m,,采用现浇钢筋混凝土框架结构,总建筑面积约2700m2。
地质条件:场地平坦,土质均匀,无不良地址发育,地基土为厚度较大的粘性土层;地基承载力为200 kN/m2,地下水埋藏较深。所以不考虑地下水影响。
工程所在地基本风压W0=0.4 kN/m2;主导风向:南、东南(全年);基本雪压S0=0.45 kN/m2;抗震设防烈度为6度,框架安全等级为二级;该建筑属丙类建筑。
墙体做法:墙体均采用普通烧结砖,外墙厚240mm,水刷石外墙面,水泥粉刷内墙面;内墙厚240mm,双面水泥粉刷。
楼面做法:水磨石面层, 120mm厚现浇钢筋混凝土楼板结构层,20mm厚混合砂浆抹灰。
屋面做法:30mm厚细石混凝土保护层,三毡四油防水层, 20mm厚1:3水泥砂浆找平,150mm厚水泥蛭保温层,120mm厚现浇钢筋混凝土板结构层,20mm厚混合砂浆抹灰。
楼梯做法:楼梯采用混凝土整体式楼梯。
材料选用:
混凝土:采用C25、; [来源:http://Doc163.com]
钢筋:纵向受力钢筋采用热轧钢筋HRB335,其余采用热轧钢筋HPB235;
墙体:外墙及内墙均采用普通烧结砖,查《荷载规范》得γ=18 kN/m3;
窗:钢塑门窗,γ=0.35 kN/m3;
门:木门,γ=0.2 kN/m3;
活荷载:不上人屋面均布活荷载标准值0.5kN/m2,楼面活荷载标准值2.0kN/m2。
本设计计算书包括屋盖、楼盖、框架主体结构、楼梯、基础等部分的计算和设计。
2、 结构选型
结构体系选型:采用钢筋混凝土现浇框架结构体系。
屋面结构:采用现浇钢筋混凝土不上人防水屋面,屋面板厚100mm。
楼面结构:全部采用现浇钢筋混凝土楼盖,板厚100mm。
楼梯结构:采用现浇钢筋混凝土整体式楼梯。
天沟:采用现浇天沟。
  [来源:http://Doc163.com]

六层2700平米框架结构住宅楼设计(建筑图,结构图,网络图,横道图)
六层2700平米框架结构住宅楼设计(建筑图,结构图,网络图,横道图)
六层2700平米框架结构住宅楼设计(建筑图,结构图,网络图,横道图)
六层2700平米框架结构住宅楼设计(建筑图,结构图,网络图,横道图)
六层2700平米框架结构住宅楼设计(建筑图,结构图,网络图,横道图)

[资料来源:http://Doc163.com]
目     录
1、工程概况………………………………………………………………………………………3
2、结构选型………………………………………………………………………………………3
3、板的计算………………………………………………………………………………………4
3.1 楼面板的计算……………………………………………………………………4

[资料来源:Doc163.com]


3.2 屋面板的计算……………………………………………………………………6
  4、框架计算……………………………………………………………………………9
4.1 框架计算简图及梁柱线刚度………………………………………………………9
4.2 框架梁柱的线刚度计算…………………………………………………………10
  5、荷载计算…………………………………………………………………………………10
[资料来源:www.doc163.com]

5.1 恒载标准值计算………………………………………………………………10
5.2 活载标准值计算………………………………………………………………12
5.3 竖向荷载下框架受荷总图……………………………………………………12
5.4 风荷载计算……………………………………………………………………17
6、风荷载作用下的位移验算……………………………………………………………18

[资料来源:Doc163.com]


6.1 侧移刚度………………………………………………………………………18
6.2 风荷载作用下框架侧移计算…………………………………………………18
7、内力计算…………………………………………………………………………………20
7.1 恒载作用下的内力计算………………………………………………………20
7.2 活载作用下的内力计算………………………………………………………24
[资料来源:http://Doc163.com]

7.3 风荷载标准值作用下的内力计算……………………………………………29
8、内力组合………………………………………………………………………………32
9、截面设计与配筋计算…………………………………………………………………38
9.1 框架柱截面设计………………………………………………………………38
9.2 框架梁截面设计………………………………………………………………43

[资料来源:https://www.doc163.com]


10、楼梯设计………………………………………………………………………………46
10.1 踏步板设计……………………………………………………………………46
10.2 平台板设计……………………………………………………………………47
10.3 平台梁设计……………………………………………………………………48
11、基础设计………………………………………………………………………………49 [版权所有:http://DOC163.com]
12、雨篷设计………………………………………………………………………………52
12.1 雨篷板设计……………………………………………………………………53
12.2 雨篷梁设计……………………………………………………………………54
总结……………………………………………………………………………………………58  [资料来源:Doc163.com]
参考文献…………………………………………………………………………………………59
致谢………………………………………………………………………………………………60 [资料来源:www.doc163.com]
