六层6000平米某公司办公楼框架结构设计

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

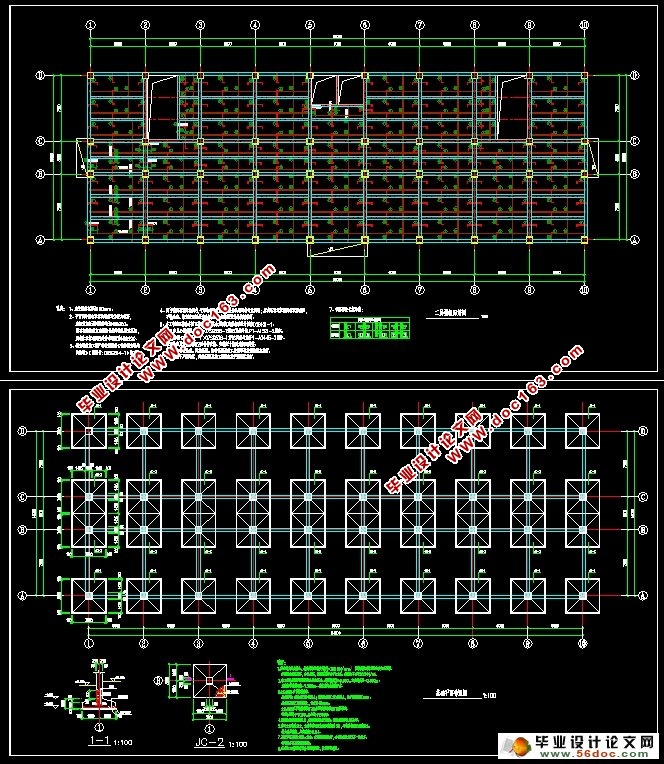

六层6000平米某公司办公楼框架结构设计(建筑图9张,结构图8张,计算书36000字,外文翻译)
摘  要
本工程占地面积约为1154.40 ,总建筑面积6115.34 。本建筑主体部分共6层,建筑高度25.23m,室内外高差为-0.45m,柱距为6m,进深7.2m,首层层高4.5m,标准层3.9m,女儿墙高0.9m。建筑总长度为54.65m,总宽度为18.65m。建筑立面规整,外墙黏贴瓷面砖,女儿墙采用加气混凝土砌块砌筑。门窗除卫生间采用木制门外,其余均采用塑钢门窗。
本工程结构形式为钢筋混凝土框架结构。结构平面布置规则,采用纵横双向梁柱刚接的抗侧力结构体系。荷载传递路线合理。框架柱的混凝土强度等级为C30,截面尺寸为650mm 650mm,且柱混凝土强度等级与截面尺寸沿高度无变化。梁的混凝土强度等级为C30,主梁截面尺寸为350mm 700mm,次梁截面为250mm 500mm,框架梁截尺寸面与主梁一致。考虑到建筑场地地质条件良好,地质基础比较稳固,建筑物荷载分布均匀等因素,将基础设计为柱下钢筋混凝土独立基础。楼梯设计为板式楼梯。
结构计算中包括水平地震荷载作用下内力计算、竖向荷载作用下框架内力计算、内力组合、构件截面设计、基础设计、楼梯设计等。最后运用专业软件绘制施工图,施工图纸包括建筑施工图和结构施工图。

[资料来源:www.doc163.com]


本设计依据现行国家规范和相关参考设计资料,根据经济、安全、适用、美观等原则,并且考虑到建筑与周围环境的和谐和统一等因素进行整体的规划与设计。

关键词:建筑设计;平面布置;结构计算;施工图

ABSTRACT
This project covers area of 1154.40 square meters and contains six floors. The total area of the building is 6155.34 square meters.Its total building height is 25.23 meters. the outdoor ground is -0.45 meters lower than the indoor. The column spacing is 6 meters.depth of the room are 7.2 meters.The storey of the first floor are 4.5 meters and the standard layer are 3.9 meters. The roof walls are 0.9meters height. The building are 54.65 meters total in length and 18.65 meters total in width. The design of this building is regular shape in exterior. With the outside wall ceramic tile porcelain.and the roof walls built by aerated concrete block. The structure is used with plastic-steel windows and doors except for bathroom.
The structural form of the civil project is the form of reinforced concrete frame structure and structural layout rules. Structural arrangement include main beam and secongary beam. The load path is reasonable .The strength degree of frame columns is C30.And the cross sections of the columns are 650mm×650mm.The strength degree and the cross sections of the frame columns have no change along the height. The strength degree of the frame beams is C30, and the main beam is 350mm ×700mm.secondary beam is 250mm ×500mm. the size of frame beam is same as main beam is 350mm ×700mm.Considering the basement raft foundation is adoptted, the strength degree of which is C30. The soil condition of the building site is good enough. Choose the independent under column foundation with the concret of C30.The stairs is designed plate stairs.
[资料来源:http://doc163.com]

Structure calculation include internal force on braced frame seismic behavior;combination of internal forces ;section design of beams and columns;basis design and stairs design.At lsst draw the working drawing with the professional software.include architectural and structural drawing.
The design is strictly complied with the current code of our country . The calculation includes the load. the composition of internal forces. the design of foundation and the design of the stairs.
Key words: Architectural design;Structural arrangement ;
Structure calculation;Working drawing

1.1建筑物功能
本工程是德阳市公司办公楼建筑结构设计,在设计时主要考虑到满足办公和生活的使用要求。
1.2设计依据
1.2.1设计基础资料
1、工程地质条件:场地土为中软场地土,建筑场地类别为二类,特征周期为0.45s,勘察深度范围内无液化土层,本场地属抗震不利地段。
2、根据《抗震设计规范》(GB50011-2001),本工程抗震信息如下:

表1-1抗震信息
建筑抗震设防分类    丙类    抗震设防烈度    7度 [资料来源:www.doc163.com]
设计地震分组    第一组    设计基本地震加速度    0.10g
水平地震影响系数最大值
多遇地震    0.08    场地土类别    中软场地土
    罕遇地震    0.50    场地类别    二类
框架抗震等级    三级    场地特征周期    0.45s

3、防火等级:二 级
4、建筑结构安全等级:二级,设计使用年限:50年
5、基本风压:W0= 0.30KN/m2
6、基本雪压:S0= 0.10KN/m2
7、冻土深度:本场地平均冻土深度为米。
8、活荷载标准值
1)、不上人屋面:                   0.5kN/m2
2)、走廊、楼梯:                   2.5kN/m2
3)、楼面、卫生间:                 2.0 kN/m2 [资料来源:https://www.doc163.com]
9、结构类型、建筑面积、层数与层高
1)、结构类型:框架结构
2)、建筑面积:6000m2
3)、层数:六层。
4)、层高:首层层高4.5m,其它层层高3.9m。
5)、室内外高差:450mm。
  [版权所有:http://DOC163.com]

六层6000平米某公司办公楼框架结构设计
六层6000平米某公司办公楼框架结构设计
六层6000平米某公司办公楼框架结构设计
六层6000平米某公司办公楼框架结构设计
六层6000平米某公司办公楼框架结构设计 [来源:http://Doc163.com]
六层6000平米某公司办公楼框架结构设计
六层6000平米某公司办公楼框架结构设计
六层6000平米某公司办公楼框架结构设计
六层6000平米某公司办公楼框架结构设计


目  录
第1章 建筑设计说明1
1.1建筑物功能1
1.2设计依据1 1.2.1设计基础资料1

[资料来源:http://doc163.com]

1.2.2设计所采用的主要法规和标准2
1.2.3设计要求及主要技术经济指标2
  1.3建筑构造说明2
  1.3.1总平面设计说明2
  1.3.2抗震构造设计5
  1.3.3建筑细部构造做法6
  1.4门窗表8
第2章 结构设计说明10
  2.1框架结构水平地震作用位移验算10
  2.1.1结构选型和布置10
  2.1.2楼层重力荷载代表值计算12
  2.1.3框架梁、柱线刚度计算25
  2.1.4框架自振周期的计算29
  2.2框架水平地震作用下内力计算32
  2.3竖向荷载作用下框架内力计算35
  2.3.1竖向荷载作用下框架受载总图35
  2.3.2荷载计算36
  2.3.3固端弯矩计算42
  2.3.4计算梁、柱转动刚度45
  2.3.5弯矩分配与传递47
  2.4 内力组合63
  2.4.1框架梁内力组合63
  2.4.2框架柱内力组合63
  2.5构件截面设计78
  2.5.1 框架梁截面设计78
  2.5.2框架柱截面设计91
  2.5.3现浇板式楼梯结构设计114
  2.5.4基础设计119
[资料来源:https://www.doc163.com]

毕业设计总结124
致谢127
参考资料及设计规范128
外文资料及译文129 [资料来源:http://Doc163.com]
