七层6000平米框架结构宾馆设计(含CAD建筑图,PKPM结构图)
七层6000平米框架结构宾馆设计(含CAD建筑图,PKPM结构图)(任务书,计算书13000字,CAD建筑图11张,结构图13张)
第一章 建筑设计说明
1、建筑概况
1.1 设计题目 宾馆设计
1.2 建筑面积 6000㎡
1.3 建筑总高度 24.75ｍ（室外地坪算起）
1.4 建筑层数 七层
1.5 结构类型 框架结构
1.6 工程概况
该工程为七层框架结构体系，建筑面积约6000m2，建筑物平面为品字形。内廊宽度2.2m,标准层高3.3m，室内外高差0.45m，其它轴网尺寸等详见平面简图。耐火等级二级，抗震设防烈度6度。设计使用年限50年。
2、 设计资料
1建筑要求：总面积6000 左右，主体结构7层，标准层层高3.3米。
2结构要求：钢筋混凝土框架结构，墙体采用普通烧结砖砌块，现浇钢筋混凝土楼板。
3气象资料：基本风压0.35kN/㎡，基本雪压0.4 kN/㎡
4地质资料：建筑场地土层自下而上依次为：建筑场地土层自下而上依次为杂填土层，粉质粘土层，粗砂层，细砂层，砾砂层。采用天然地基，持力层为粉质粘土，地基承载力特征值fak=230kPa, 深度距地表2.5m, 无地下水。
5技术要求：满足工程施工图深度要求。
3、 建筑要求

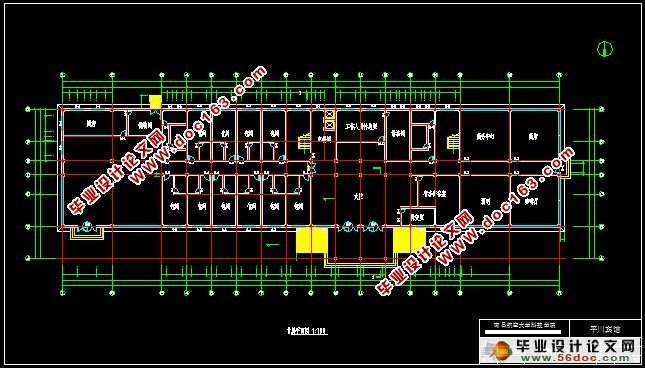

要求设大会议室一间,大餐厅一个,包厢10间左右，厨房,洗衣房等配备齐全。客房床位200个左右，分别为单间、二床间,三床间等。每层配备储藏室1间，配备相应的楼层服务台。首层考虑设置大堂，保安值班室，行李房，总服务台，商务中心, 大堂吧等。
4、 建筑细部设计
（1） 建筑体型设计应有利于减少空调与采暖的冷热负荷，做好建筑围护结构的保温和隔热，以利节能。
（2） 采暖地区的保温隔热标准应符合现行的《民用建筑节能设计标准》的规定。
（3） 室内应尽量利用天然采光。
（4） 为满足防火和安全疏散要求，设有二部楼梯。
（5） 墙身做法 墙体为普通烧结砖砌块。用M5混合砂浆砌筑。内粉刷为20mm厚水泥砂浆打底，做水泥内墙面，做大理石外墙面。
（6） 楼面做法 楼板顶面为大理石面层，水泥砂浆擦缝，30mm厚1：3干硬性水泥砂浆和水泥浆丝打底找平，楼板厚100mm。楼板底面为15 mm厚水泥砂浆打底，刷内墙涂料。
（7）屋面做法 板底15mm厚抹灰，100mm厚现浇钢筋混凝土板，40mm厚水泥石灰焦渣砂浆找坡层，15mm厚水泥砂浆找平层，冷底子油一道上铺SBS防水卷材二道，30mm厚C20细石混凝土防水。 [资料来源：http://www.doc163.com]
（8）门窗做法 门厅处为玻璃门，其余为木框玻璃窗、木门和玻璃木门。
[资料来源：http://www.doc163.com]
目 录
第一章 建筑设计说明
1、建筑概况………………………………………………………………………4
2、设计资料………………………………………………………………………4
3、建筑要求………………………………………………………………………4 [资料来源：http://Doc163.com]
4、建筑细部设计…………………………………………………………………4
第二章 结构设计说明
1、结构方案选取…………………………………………………………………5
2、楼梯方案的选择………………………………………………………………6
3、建筑材料的选择………………………………………………………………6
4、基础形式选取…………………………………………………………………6
5、结构布置计算…………………………………………………………………6
第三章 结构计算书
1、框架结构计算方法，框架截面尺寸的确定…………………………………8
1.1框架计算方法的确定…………………………………………………………8
1.2框架截面尺寸的确定…………………………………………………………8
2、荷载计算 ……………………………………………………………………9 [来源：http://www.doc163.com]
2.1屋面恒荷载……………………………………………………………………9
2.2楼面恒荷载……………………………………………………………………11
2.3构件自重………………………………………………………………………11
2.4活荷载…………………………………………………………………………13
3 、竖向荷载作用下框架结构的内力分析 ……………………………………14
3.1恒活载作用下的内力分析……………………………………………………14
3.2梁受的竖向荷载计算…………………………………………………………16
3.3柱受的竖向荷载计算…………………………………………………………19
4、 梁、柱的线刚度及风荷载计算 ……………………………………………22
4.1框架梁、柱线刚度计算………………………………………………………22
4.2风荷载及风荷载作用下内力计算……………………………………………23
5、 内力计算 ……………………………………………………………………29
5.1框架弯矩、剪力和轴力计算…………………………………………………29
5.2内力组合………………………………………………………………………38
6、框架梁柱截面设计及配筋……………………………………………………47
6.1框架柱截面设计………………………………………………………………47 [资料来源：http://www.doc163.com]
6.2框架梁截面设计………………………………………………………………54
7、基础设计………………………………………………………………………61
7.1设计说明………………………………………………………………………61
7.2柱下独立基础设计……………………………………………………………61
7、楼梯设计 ……………………………………………………………………67
7.1设计资料………………………………………………………………………67
7.2.梯段板计算……………………………………………………………………67
7.3斜梁计算………………………………………………………………………68
7.4休息平台板计算………………………………………………………………69
7.5休息平台梁计算………………………………………………………………70 [资料来源：www.doc163.com]
8、板的设计 ……………………………………………………………………70
8.1设计资料………………………………………………………………………73
8.2弯矩计算………………………………………………………………………73
8.3配筋计算………………………………………………………………………78
总结…………………………………………………………………………………………80
[来源：http://Doc163.com]
参考文献……………………………………………………………………………………81
致谢…………………………………………………………………………………………82
