奇瑞汽车转向机构设计(含cad零件图和装配图)

奇瑞汽车转向机构设计(含cad零件图和装配图)(任务书,开题报告,毕业论文说明书16700字,CAD图纸9张)
摘  要
汽车转向器是汽车的重要组成部分，也是决定汽车主动安全性的关键总成，它的质量严重影响汽车的操纵稳定性。随着汽车工业的发展，汽车转向器也在不断的得到改进，虽然电子转向器已开始应用，但机械式转向器仍然广泛地被世界各国汽车及汽车零部件生产厂商所采用。而在机械式转向器中，齿轮齿条式转向器由于其自身的特点被广泛应用于各级各类汽车上。

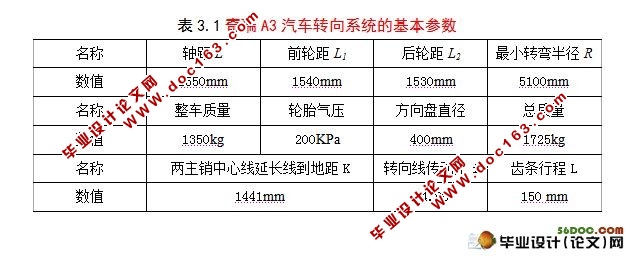

本次设计主要对奇瑞A3的转向传动机构进行设计。首先对转向器进行了结构上的设计，此转向器选用的是侧面输入，两端输出的齿轮齿条式转向器。其优点为：结构简单、紧凑；壳体由铝合金或镁合金压铸而成，故质量比较小；传动效率高达90%；齿轮齿条之间因磨损出现间隙后，可利用装在齿条背部、靠近小齿轮的压紧力可以调节的弹簧自动消除齿间间隙，在提高系统刚度的同时也可防止工作时产生冲击和噪声；转向器占用体积小；没有转向摇臂和直拉杆，可以增大转向轮转角；制造成本低。

关键词：转向器；弹簧；横拉杆；设计；校核

ABSTRACT

Automobile steering device is an important part of the car, also decided the automobile active safety critical assembly, its quality affects the handling stability of vehicle.With the development of automobile industry, automobile steering device has also been improved, although electronic steering device has been used, but the mechanical steering device is still widely used by the world of automobiles and auto parts manufacturers adopted.In the machinery type steering gear, gear rack type steering gear due to its own characteristics are widely used in all kinds of automobile.

[来源：http://www.doc163.com]

This design mainly on Chery A3 steering drive mechanism design.The mechanism for structural design, the steering gear is optional side input, both ends of the output gear rack type steering gear.The utility model has the advantages of simple structure, compact; shell made of aluminum alloy or magnesium alloy die casting, the quality is relatively small; the transmission efficiency is high up to 90%; gear rack by the abrasion between the appearance of gap, but uses in the rack back, near the small gears of the pressing force can adjust the spring automatically eliminate the gap between the teeth, in the improve the system stiffness but also can prevent the work impact and noise; steering device has small occupation volume; no steering arm and straight rod, can increase the steering wheel angle; the manufacturing cost is low.


[资料来源：https://www.doc163.com]

Keywords: steering;spring; horizontal bars;design;check

设计的预期成果

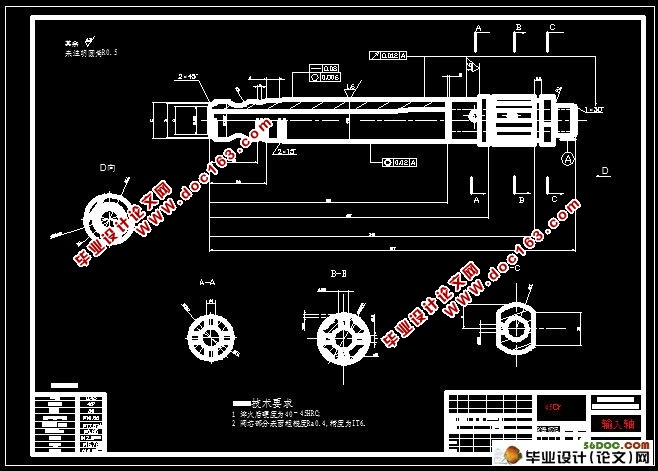

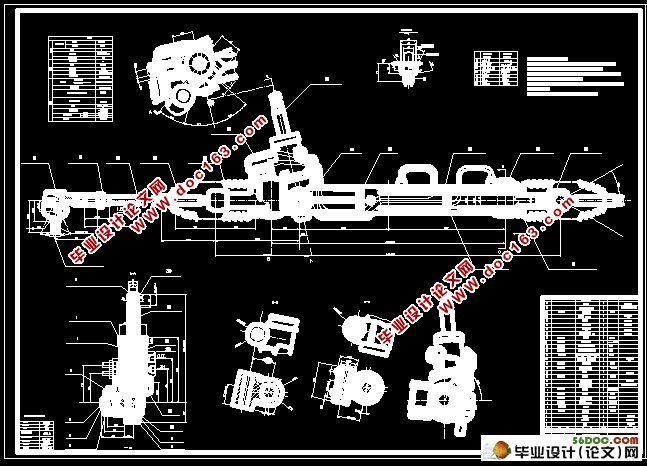

    本次设计，我将取得如下成果：1、设计说明书：(1)齿轮齿条式转向器各零件的结构；(2)齿轮齿条式转向器主要参数的选择与优化；(3)齿轮轴的设计计算；(4)调整弹簧的设计计算；(5)轴承的选择。2、图纸有：齿轮齿条式转向器总成、转向齿轮、转向齿条、齿轮壳、转向横拉杆、输入轴、液压油缸。


[资料来源：http://Doc163.com]

[资料来源：http://doc163.com]
