大众高尔夫轿车制动系统(盘式制动器)设计(含CAD零件装配图,CATIA三维图)

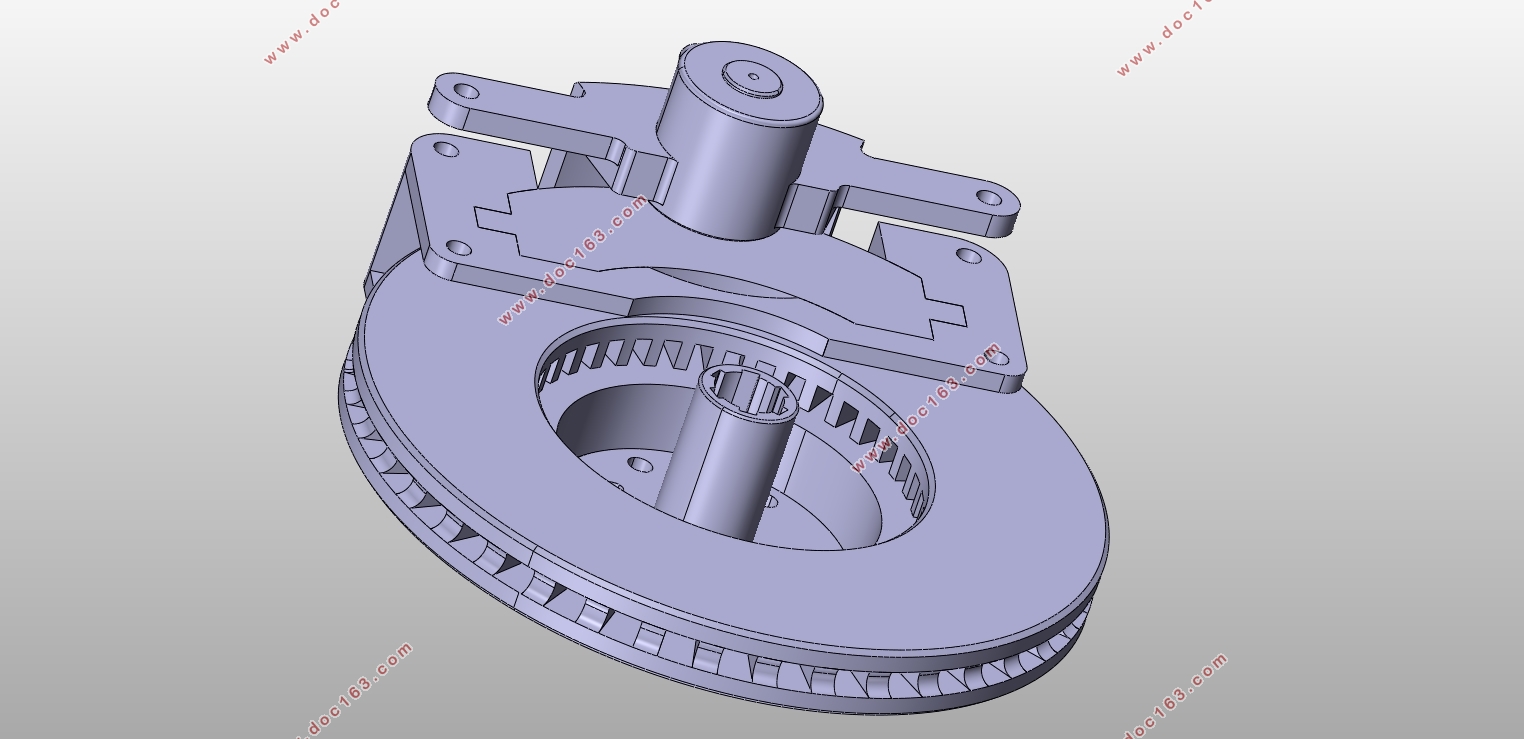

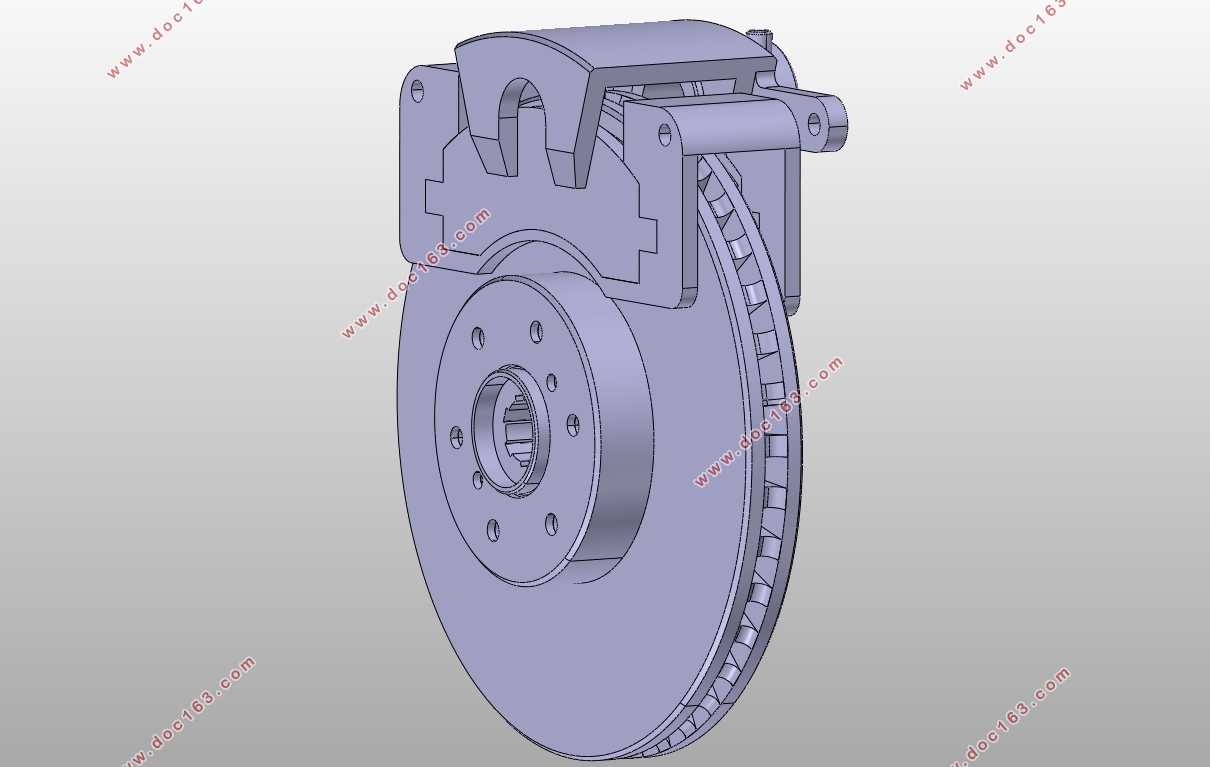

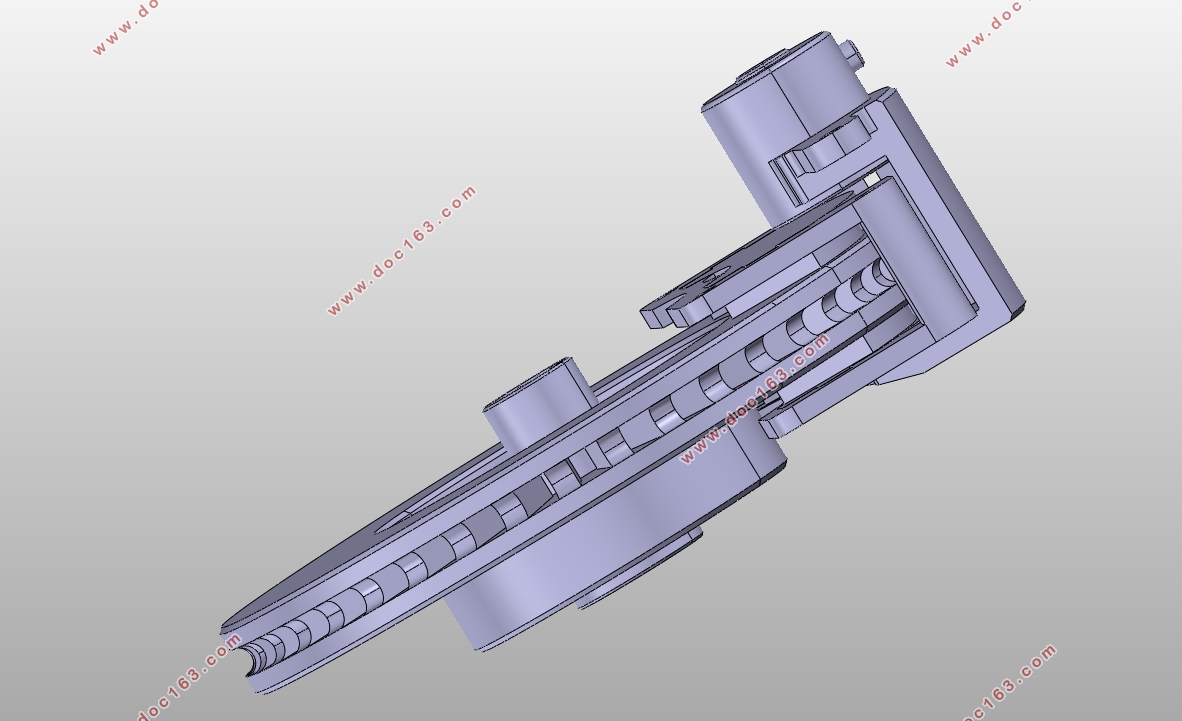

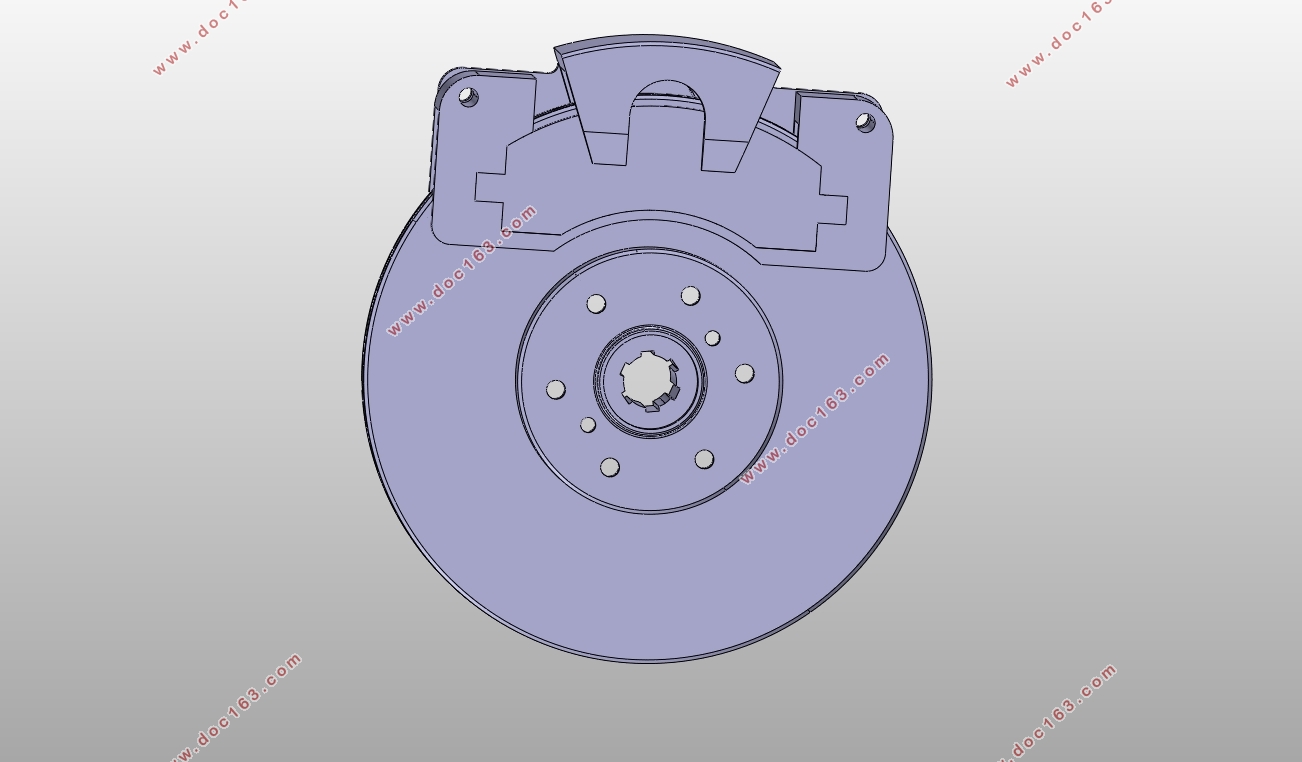

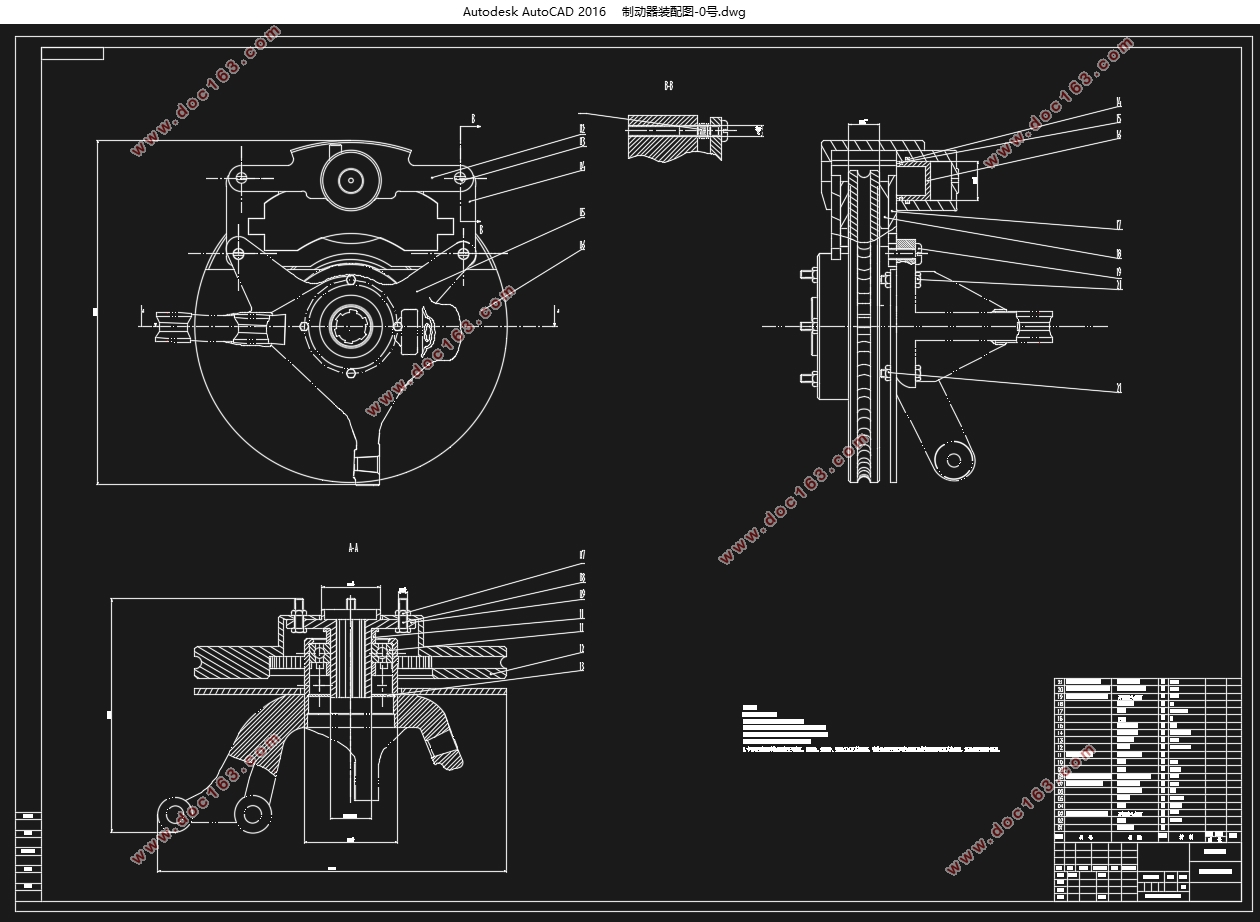

大众高尔夫轿车制动系统(盘式制动器)设计(含CAD零件装配图,CATIA三维图)(任务书,开题报告,文献摘要,论文说明书13900字,CAD图8张,CATIA三维图)
摘  要
本次设计主要针对大众高尔夫轿车进行了制动系统的设计，首先明确了本次设计的目的和意义，在了解了目前国内外制动系统的发展情况的前提下，确定了本次设计的基本思路，从制动器的选型、驱动机构的选型以及液压分路系统的选择入手，确定了本次设计所要采用的方案措施，然后通过查阅相关文献资料确定了汽车的基本参数，通过这些参数逐步设计出制动系统关键零件的主要参数，包括制动盘的尺寸，摩擦衬块的尺寸等。在设计完成后对所设计的制动系统进行校核并绘制制动系统的动力分配曲线，确保本次设计的合理性。最后对本次设计的制动盘进行CAE仿真分析，最大程度的保证设计的制动系统满足设计要求。
关键词：轿车；制动系统；盘式制动器；计算机辅助工程

Abstract
This design mainly focuses on the design of the braking system for the Volkswagen Golf (2018) sedan. Firstly, the purpose and significance of the design are clarified. Under the premise of understanding the development of the current domestic and foreign brake systems, the design has been confirmed. The basic idea of the secondary design, starting from the selection of the brake, the selection of the drive mechanism, and the selection of the hydraulic shunt system, determined the program measures to be adopted in this design, and then determined the basic parameters of the car by consulting relevant literature materials. Through these parameters, the main parameters of the key components of the braking system are gradually designed, including the size of the brake disc and the size of the friction pad. After the design is completed, the designed braking system is checked and the power distribution curve of the braking system is drawn to ensure the rationality of the design. Finally, the CAE simulation analysis of the brake disk designed this time ensures that the designed braking system meets the design requirements.

Key Words：car；Braking System；Disc brakes；Computer Aided Engineering (CAE)

整车及制动系统相关参数的选取和计算
本次设计所针对的车型是大众高尔夫（2018款1.6L手动时尚型）轿车，所以想要有针对性的完成设计任务，就要对这款车型的相关参数有一定的了解，通过查阅相关资料，可以得到大众高尔夫（2018款1.6L手动时尚型）轿车的基本参数如表3.1所示：
表3.1高尔夫轿车部分参数
参数    数值
整备质量    1200kg
满载质量    1575kg
轴距    2637mm
质心到前轴距离    1350mm
质心到后轴距离    1287mm
质心高度（空载）    580mm
质心高度（满载）    550mm
前轴负荷    804kg
后轴负荷    771kg
轮胎尺寸（前）    205/55 R16
轮胎尺寸（后）    205/55 R16
轮辋直径    406mm
