东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

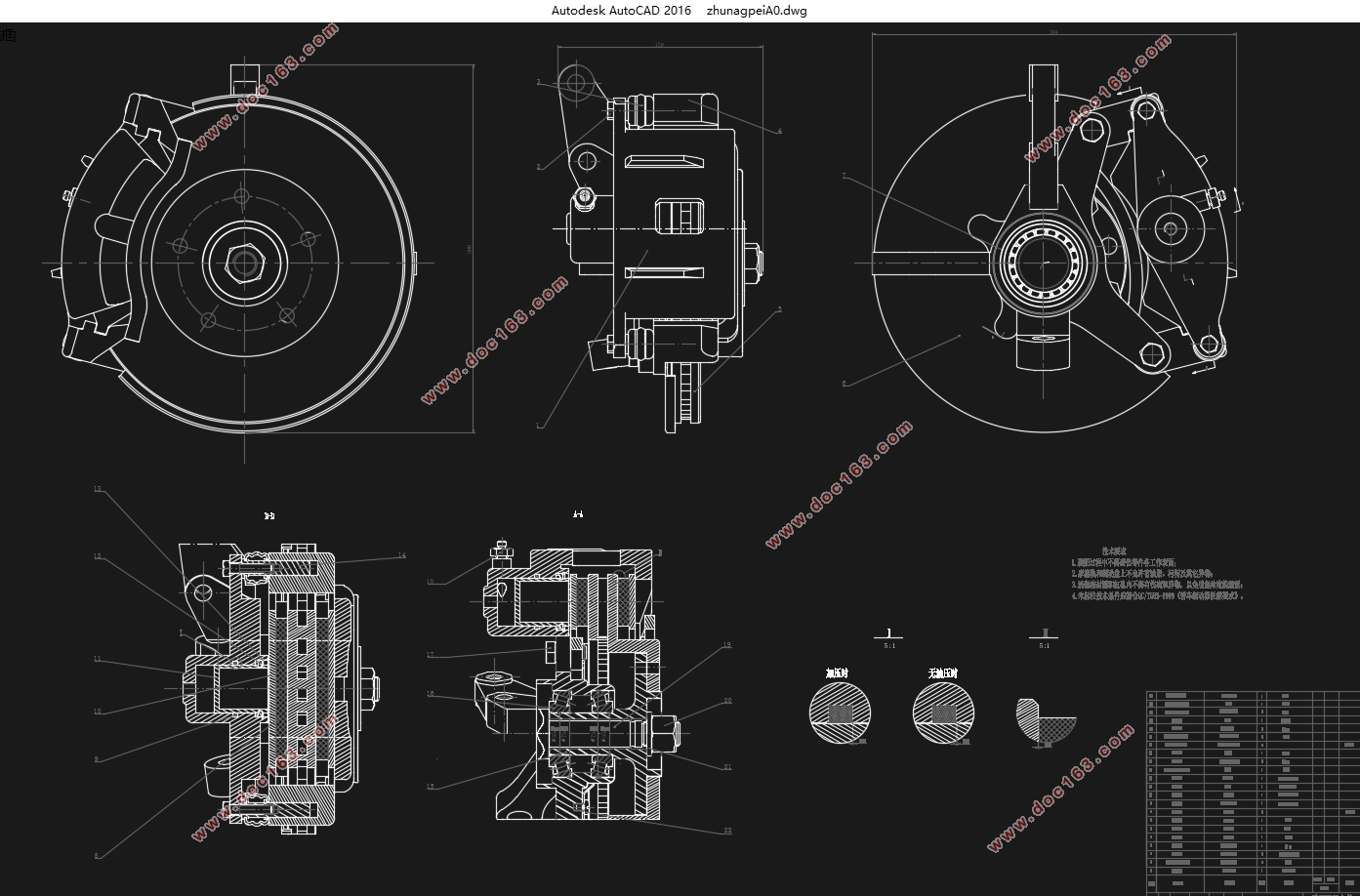

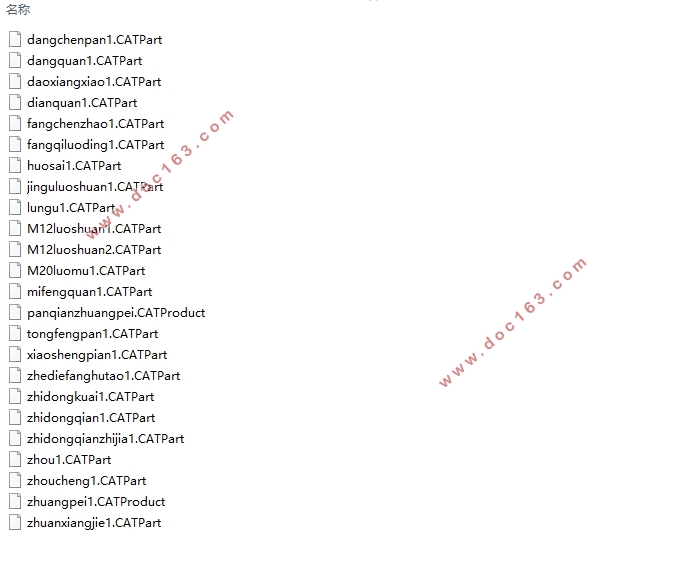

东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,论文说明书14300字,CAD图7张,CATIA三维图)
摘要
在汽车越来越普及的今天,人们也把更多的关注点放在汽车安全性上,制动系统是一个跟汽车安全性紧密相关的汽车重要组成部分。本文主要是依据东风阳光(2016款)车型的参数进行汽车前制动系统的设计,主要内容为前制动器的设计。首先对制动系统研究的意义、国内外研究现状进行了概述,然后通过对制动系统不同的结构形式进行分析比较,确定最适合的前制动系统形式。针对东风阳光(2016款)车型,分析了汽车在不同附着情况的道路上的制动情况,对制动系统的主要参数进行了计算。结合实际情况,选取了制动器的主要参数,完成磨损、温升等性能要求的校核。对制动器中主要零部件设计后,利用CATIA完成制动器的三维建模,并完成了制动驱动机构的设计计算和制动力分配的调节机构的分析、选择。
关键词:制动系统;盘式制动器;制动力;设计

Abstract
More and more popular in the car today, the safety of the car is also more attention, the brake system is an automotive safety inseparable part of the car. This paper is based on Dongfeng Nissan Sunshine (2016) models of the parameters of the car before the brake system design. Firstly, the significance of the research on the braking system, the current situation of the research at home and abroad and the expected target of the design are summarized. Then through the analysis and comparison of the different structural forms of the braking system, the most suitable form of the pre-braking system is determined.According to the Dongfeng Nissan Sunshine (2016), the braking situation of the car on different road conditions was analyzed, and the main parameters of the braking system were calculated. Combined with the actual situation, selected the main parameters of the brake to complete the wear and tear, temperature rise and other performance requirements of the check. After the design of the main components in the brake, the three-dimensional modeling of the brake is completed by CATIA, and the design and calculation of the brake drive mechanism and the analysis and selection of the braking force distribution and adjustment mechanism are completed. [资料来源:www.doc163.com]
Key words: brake system; disc brake; brake force;design


[资料来源:http://Doc163.com]

东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图) [资料来源:http://www.doc163.com]
东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光前制动系统设计(含CAD零件图装配图,CATIA三维图)

[资料来源:https://www.doc163.com]
目录
摘要    I
Abstract    II
第1章绪论    1
1.1研究的目的意义    1
1.2国内外研究现状    1
1.3课题研究内容与预期目标    2
第2章制动系统结构形式及选择    3
2.1制动器的选型    3
2.1.1鼓式制动器    3
2.1.2盘式制动器    3
2.2制动驱动机构的选型    5
2.2.1制动驱动机构结构型式的选择    5
2.2.2分路系统的选型    6
第3章制动系统主要参数的确定    7
3.1汽车基本参数    7
3.2制动系性能参数的确定    7
3.2.1制动力与制动力分配系数    7
3.2.2同步附着系数的确定    11
3.2.3制动器最大制动力矩的计算    13
3.3制动系统性能校核    14
第4章制动器的设计计算    15
4.1盘式制动器主要参数初选    15

[来源:http://Doc163.com]

4.1.1制动盘直径    15
4.1.2制动盘厚度    15
4.1.3摩擦衬块内外半径    16
4.1.4摩擦衬块工作面积    16
4.1.5摩擦衬块平均半径、有效半径计算    16
4.2摩擦衬片磨损特性计算    18
4.3制动器的热容量和温升的校核    18
4.4制动器主要零件的结构设计    19
4.4.1制动盘    19
4.4.2制动钳    20
4.4.3制动衬块    20
4.4.4摩擦材料    21
第5章制动驱动机构与制动力调节机构    22
5.1制动驱动机构的设计    22
5.1.1制动轮缸计算    22
5.1.2制动主缸计算    23
5.1.3制动踏板力计算    23
5.1.4制动踏板工作行程计算    24
5.2制动力调节机构    24
5.2.1限压阀    25
5.2.2比例阀    25
总结    28 [资料来源:www.doc163.com]
致谢    30
附录A    31
附录B    33
  [资料来源:http://www.doc163.com]
