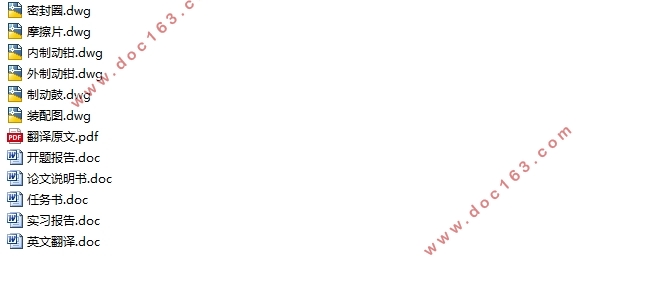

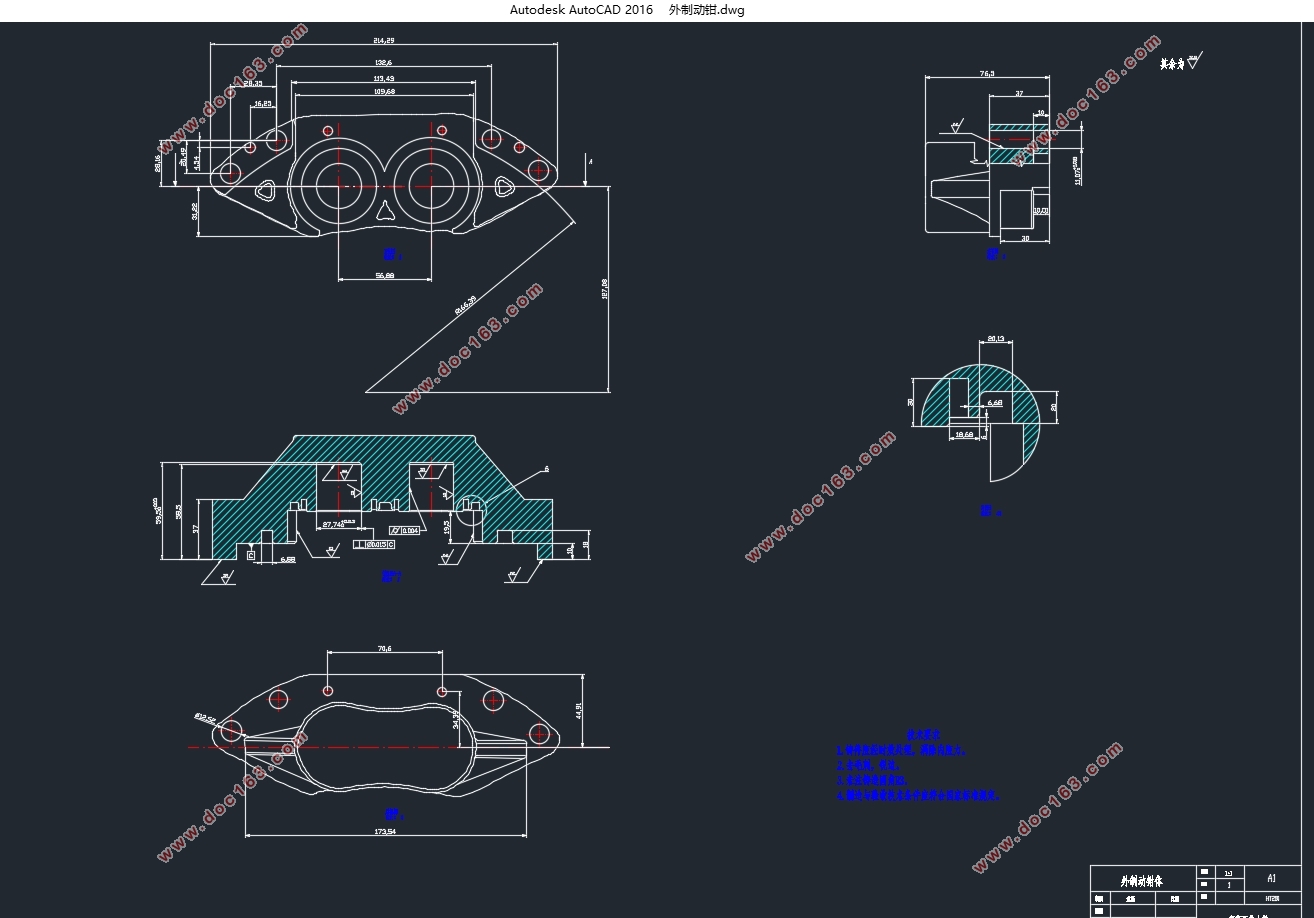

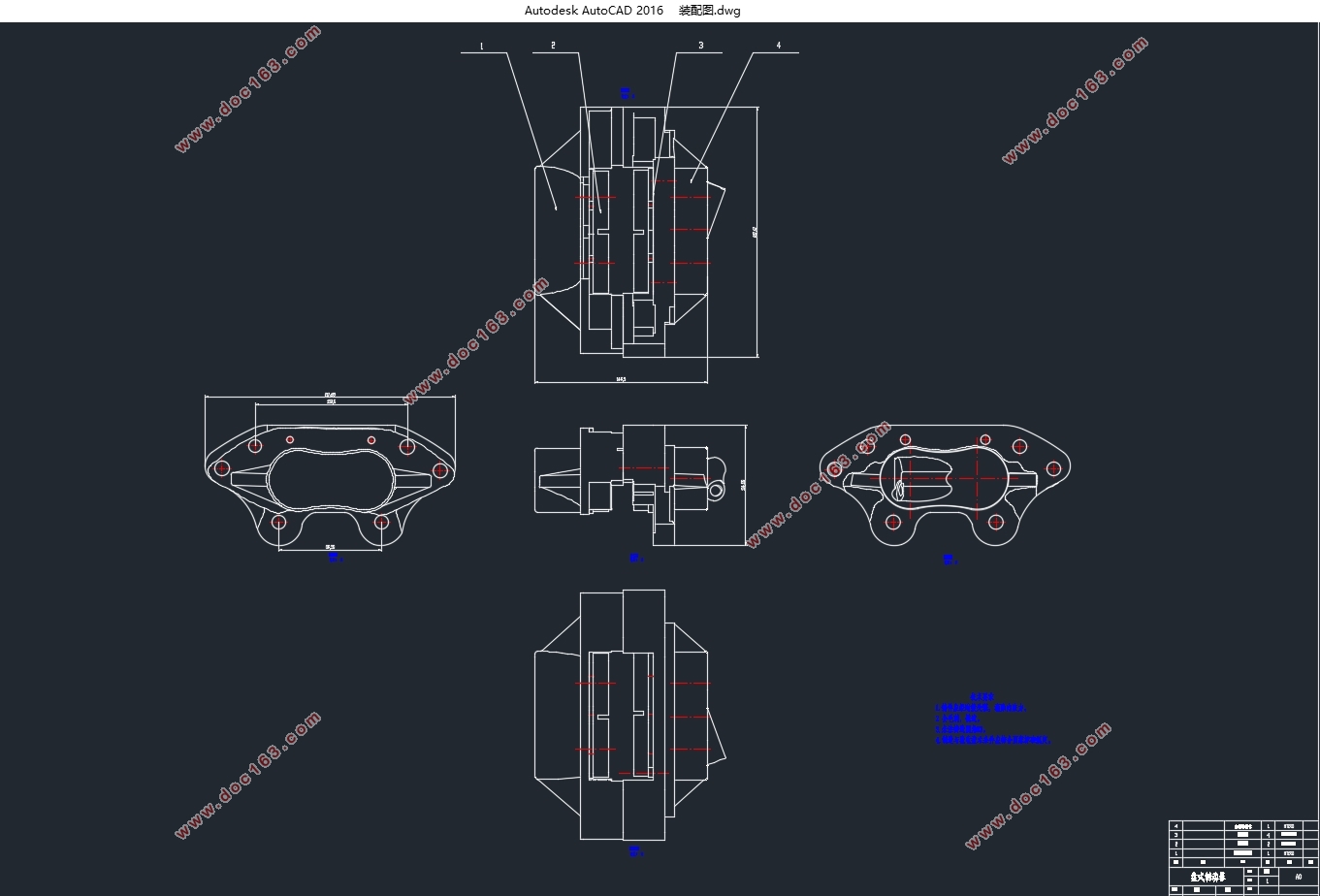

混合动力轻型客车制动性研究(含CAD零件图装配图)(任务书,开题报告,实习报告,外文翻译,论文说明书9000字,CAD图6张)
摘要
本文以依维柯轻型客车制动系统为研究对象,通过盘式、鼓式制动器设计计算,以及盘式、鼓式制动器校核计算完成了本次课题的研究任务。
以实际产品为基础,根据目前工厂实际产品开发的一般流程,并结合理论设计要求,通过查阅资料选定路面附着系数,以及同步附着系数,依据该型号客车前后轴载荷、重心高度等给定参数计算出制动系各个参数,包括制动力分配系数、最大制动力矩、制动效能因数等。根据汽车制动过程中相关理论绘出制动力分配曲线。参考资料选定制动器主要参数,对各部件进行设计,最后对盘式、鼓式制动器效能因数、摩擦片磨损特性等进行校核计算。
关键词:制动器  设计计算  校核计算  三维建模

The braking study of Hybrid Light Bus
Abstract
In this paper,IVECO minibus braking system as the research object,by disc, drum brake design calculations, as well as disc, drum brake check calculation completed the task of this research subject.
Based on the actual product, according to the general flow of the current actual plant product development, design and theoretical requirements, road adhesion coefficient selected through access to information, and synchronization adhesion coefficient, according to the model passenger front and rear axle loads, the center of gravity height of a given parameter calculate the various parameters brake system, including brake-force distribution coefficient, the maximum braking torque, braking performance and other factors. According to the theory of automobile braking brake force distribution curve is plotted. The main brake reference parameter selected for each component design, last disc, drum brake effectiveness factor, friction and wear characteristics of checking calculations.

[资料来源:http://Doc163.com]

Key Words: Disc brake; drum brake; design calculations; Calculation method

整车结构参数及制动系统主要参数
满载总质量:4020kg;
空载总质量:2850kg;
最大装载质量:1170kg;
空载前轴轴荷:1340kg;
空载后轴轴荷:1510kg;
满载后轴轴荷:2430kg;
满载前轴轴荷:1590kg;
满载重心高度:1095mm;
空载重心高度:1010mm;
轴距:3310mm;
最高车速:120km/h;
轮胎规格:195-75 R14。
由此得到:
轮胎宽195mm 扁平比75% 辐射层结构 轮毂直径355.6mm;
空载重心至前轴距离a’=1753.719mm;
           空载重心至后轴距离b’=1556.281mm;
            满载重心至前轴距离a=2000.821mm;
            满载重心至后轴距离b=1309.179mm。

[来源:http://www.doc163.com]
