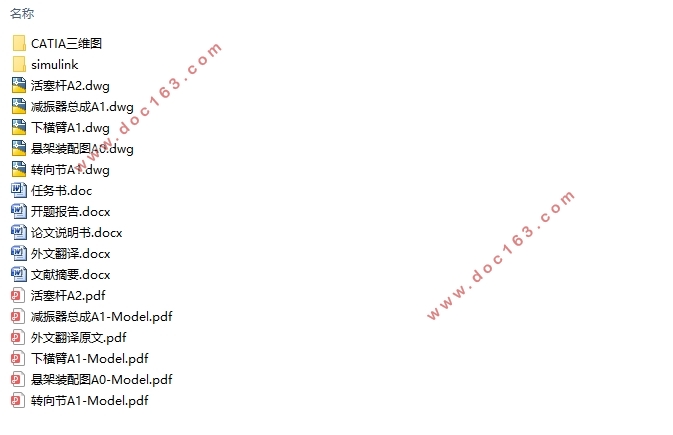

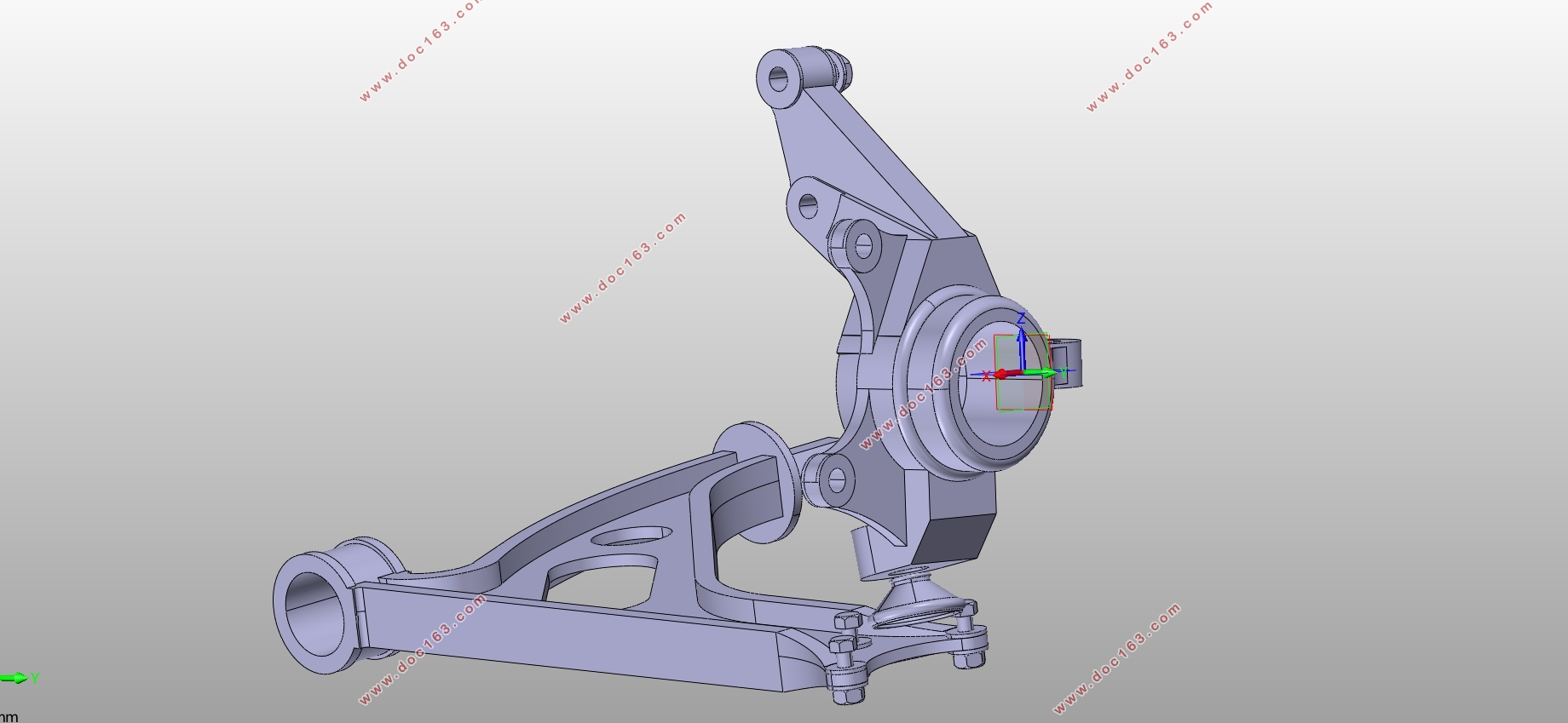

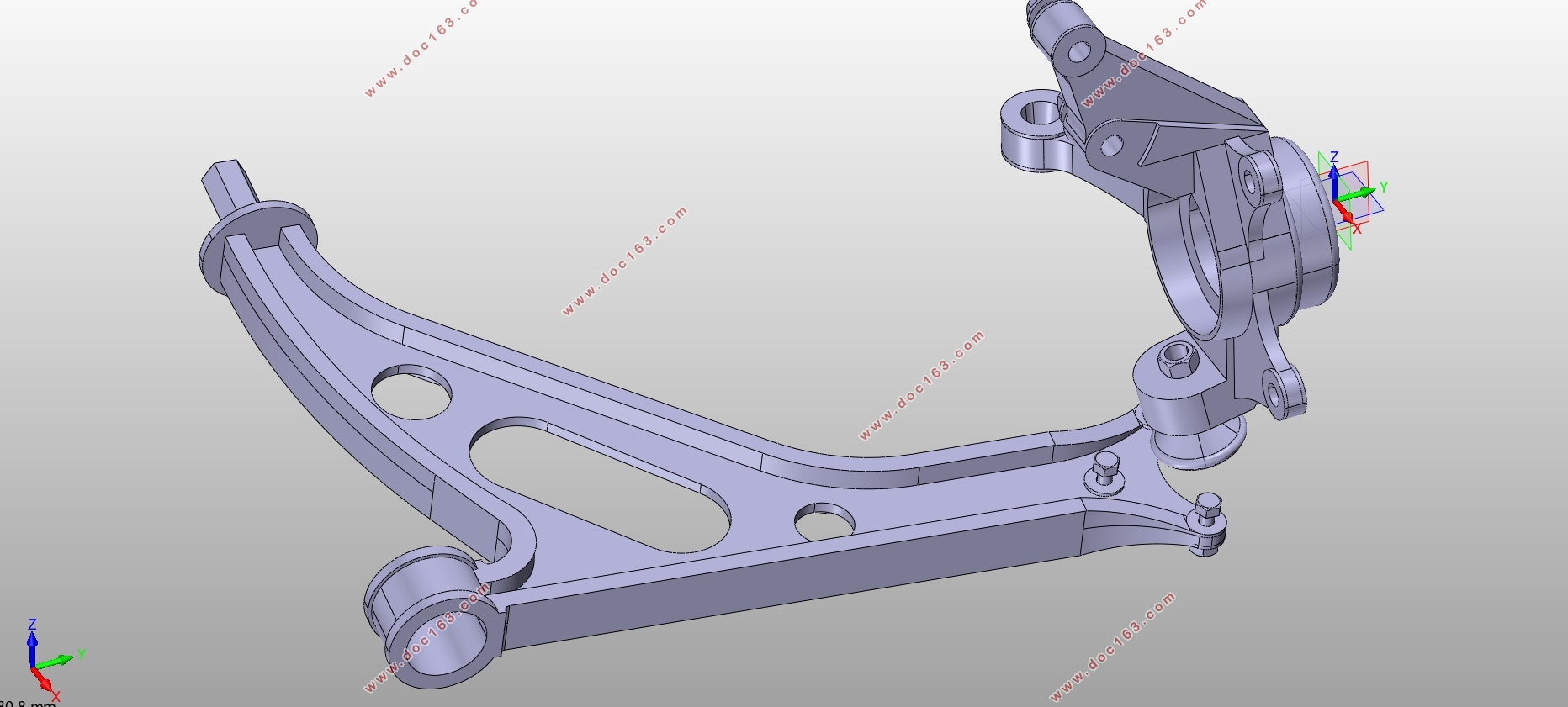

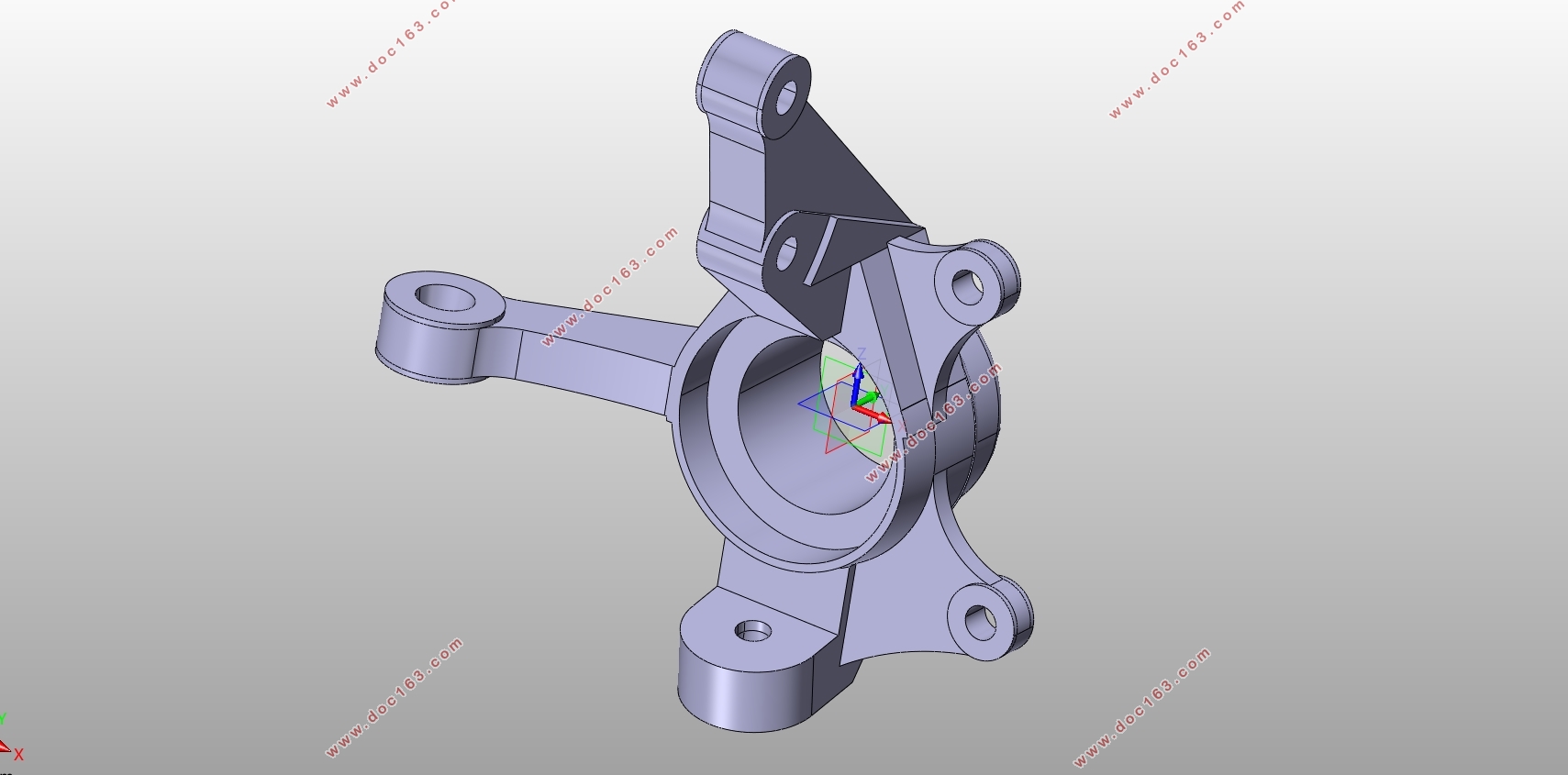

汽车主动悬架系统设计与仿真研究(含CAD图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书17000字,CAD图5张,CATIA三维图)
摘  要
悬架是汽车底盘行驶系统中的关键部分之一，它的性能对汽车的行驶平顺性、操纵稳定性和安全性都有着举足轻重的影响。主动悬架能够通过调节悬架的阻尼或刚度有效地提高汽车的行驶平顺性和操纵稳定性，因此成为了各国研究的重点方向。
本文从设计一个主动空气悬架系统出发，主要对一体式空气弹簧减振器进行了研究和设计，本文设计的一体式空气弹簧减振器采用同轴一体式结构，能够实现三档阻尼可调，其刚度能够实现“软”、“硬”调节。主要内容如下：
首先，对空气弹簧的特点进行了介绍，并对空气弹簧的刚度和频率特性进行了计算分析，分析了刚度可变空气弹簧的原理。之后着重设计了一种能够实现刚度和阻尼联动调节的一体式空气弹簧减振器，对其工作原理进行了分析研究，并对其相关参数进行了设计计算，使用Catia制作了该减振器的三维模型。
接下来，建立了只考虑一体式空气弹簧刚度特性的双气室空气弹簧模型，基于流体力学相关理论知识，应用Matlab/Simulink软件建立了减振器总成的刚度仿真模型，进而得到了减振器的总成的刚度特性曲线。该曲线表明减振器总成具备良好的非线性刚度特性，并且可以实现“软”、“硬”刚度的调节。 [资料来源：http://Doc163.com]
最后，基于建立的悬架二自由度动力学模型和路面输入模型，我们采用模糊控制理论，应用Matlab/Simulink软件对该一体式空气弹簧减振器进行仿真分析，得到主动空气悬架与被动悬架性能参数的对比曲线，结果表明本文设计的模糊控制策略是行之有效的，该一体式空气弹簧减振器能够有效提高悬架的性能。
关键词：主动空气悬架；一体式空气弹簧减振器；模糊控制；Simulink仿真分析

Abstract
Suspension is one of the key parts of the car chassis driving system,its performance has a significant impact on the car’s ride comfort, handling stability and safety. Active suspension can effectively improve the car's ride comfort and handling stability by adjusting the damping or the stiffness of the suspension.Thus they have become the focus of national research.
In this paper, we start from the design of an active air suspension system, mainly study and design the integral air spring shock absorber. The integral air spring shock absorber has coaxial one-piece structure, can achieve three adjustable damping, Its stiffness can achieve‘soft’, ‘hard’ regulation. The main contents are as follows: [资料来源：http://www.doc163.com]
Firstly, the characteristics of the air spring are introduced, and the stiffness and frequency characteristics of the air spring are calculated and analyzed. The principle of the variable air spring is analyzed. Then, the integral air spring shockabsorber which can realize the adjustment of stiffness and damping is designed, and its working principle is analyzed and studied. The relevant parameters are designed and calculated, and use Catia to build the three-dimensional model of the shock absorber.
Next, based on the knowledge of fluid mechanics, the stiffness simulation model of the shock absorber assembly is established by using Matlab/Simulink software, and then the vibration model of the shock absorber is obtained. Then, the stiffness model of the shock absorber is established.And the stiffness characteristic curve is obtained. The curve shows that the shock absorber assembly has good nonlinear stiffness characteristics and can be adjusted for ‘soft’ and ‘hard’ stiffness.

[资料来源：http://www.doc163.com]

Finally, based on the established two-degree-of-freedom dynamic model and the pavement input model, the fuzzy control theory is used to simulate the integral air spring shock absorber with Matlab/Simulink software, and comparethe performance of the active air suspension and passive suspension. The results show that the fuzzy control strategy is effective, and the integral air spring shock absorber can effectively improve the performance of the suspension.
Key words: active air suspension; integral air spring shock absorber; fuzzy control; Simulink simulation analysis
