电动吸尘车吸扫系统结构设计(含CAD零件装配图,CATIA三维图)

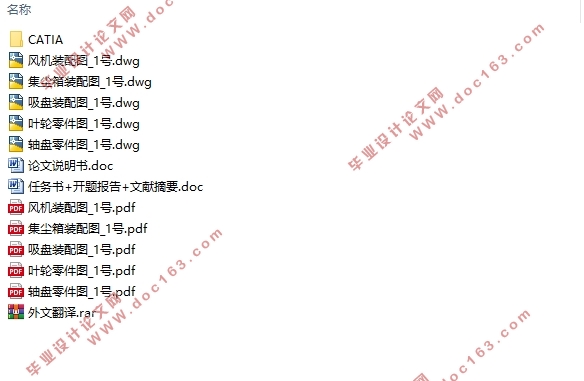

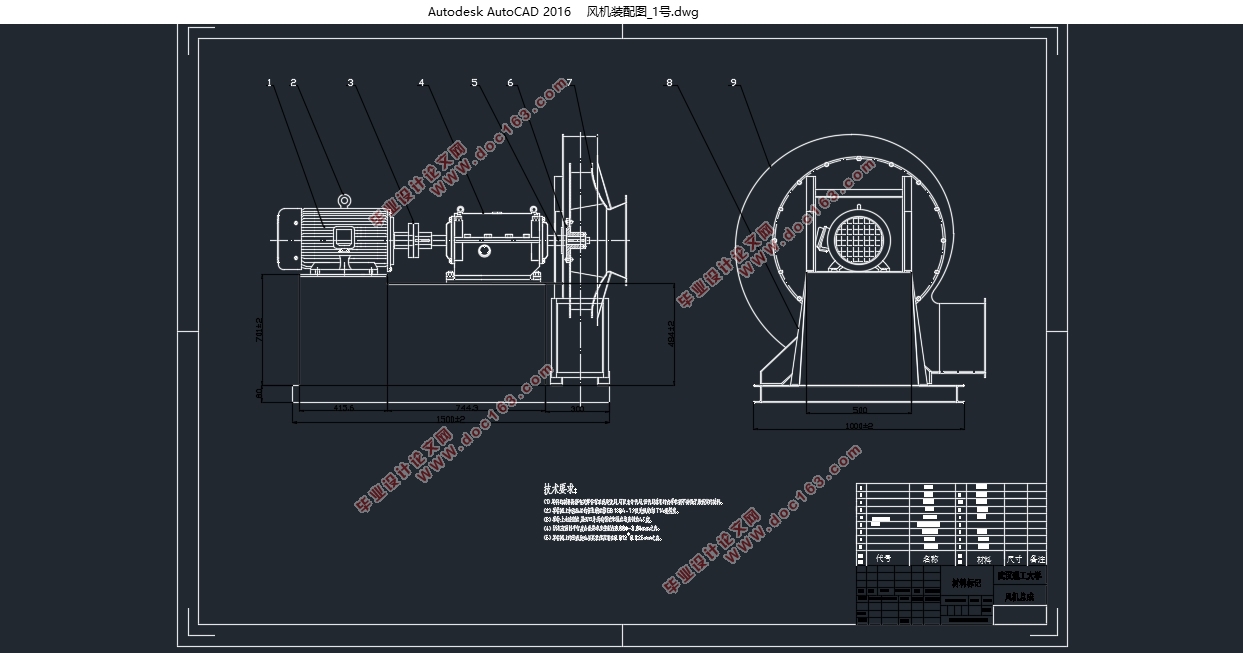

电动吸尘车吸扫系统结构设计(含CAD零件装配图,CATIA三维图)(任务书,开题报告,外文翻译,文献摘要,论文说明书11000字,CAD图5张,CATIA三维图)
摘要
伴随城市化进程的加快，传统人工道路清洁已经无法适应新的挑战。电动吸尘车作为一种取代传统人工作业方式的新兴工具逐渐融入市场，首先，它可以有效提高清洁效率，降低人工成本；其次可以避免扬尘对清洁工人身体的损害；且采用电机驱动，符合绿色环保的社会发展趋势。本文着重研究满足道路清扫车吸尘能力需要具备的气流特征以及设计气流特征条件下吸尘系统的结构。首先通过构建清扫对象的吸附模型来计算风机参数，并通过动力匹配选取合适的电机型号，参考清扫对象的物理特征来设计吸盘和集尘箱结构，利用CATIA软件进行三维建模，并通过FLUENT仿真优化其结构。仿真表明：该吸尘系统符合设计计算要求，清扫效果显著。

关键字：吸盘 集尘箱 气流特征 启动风速 悬浮速度

Abstract
With the acceleration of urbanization, traditional artificial road cleaning has been unable to adapt to new challenges. As an emerging tool that replaces traditional manual operations, electric vacuum cleaners gradually integrate into the market. First, it can effectively increase cleaning efficiency and reduce labor costs. Second, it can avoid the dust from damaging the body of cleaning workers; and it is motor-driven. Complied to Green environmental protection trends. This paper focuses on the characteristics of the airflow required to meet the dust removal capacity of the road sweeper and the structure of the vacuum system under the design of the airflow characteristics. Firstly, the fan parameters are calculated by constructing the adsorption model of the cleaning object, and the appropriate motor model is selected through power matching. The pickup head and hopper structure are designed with reference to the physical characteristics of the cleaning object. The three-dimensional model is established using CATIA and optimized by FLUENT simulation.Simulation shows that the dust collection system  effect is significant.

Key words：Pickup；hopper；Airflow characteristics；Start-up wind speed；suspension velocity

研究内容
本文主要研究电动吸尘车吸扫系统，通过气力运输参数计算、吸尘系统结构设计以及仿真分析来完成设计工作，主要研究内容为：
（1）通过研究分析清扫对象的运动机理，构造清扫对象启动风速与其粒径的物理模型，从而计算所需风机参数，同时通过动力匹配选择合适的电机。

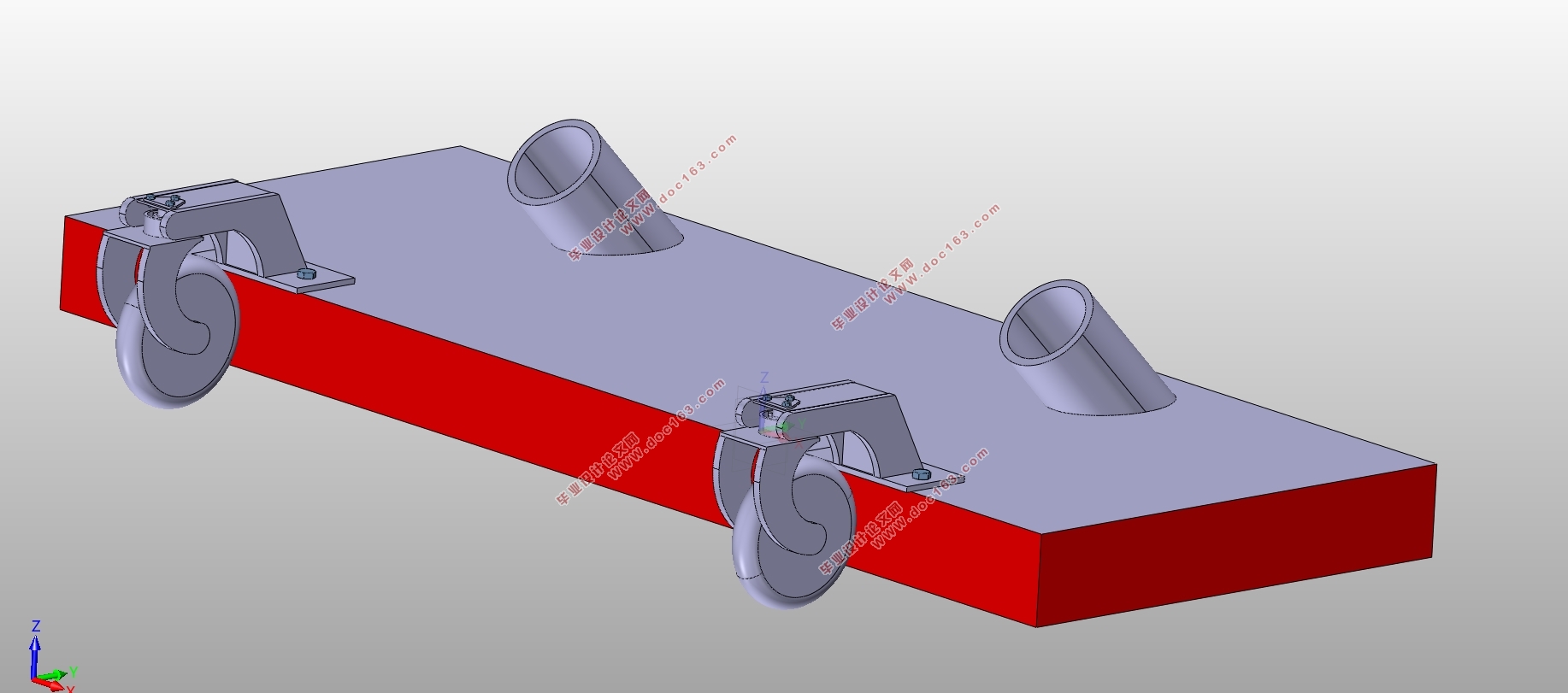

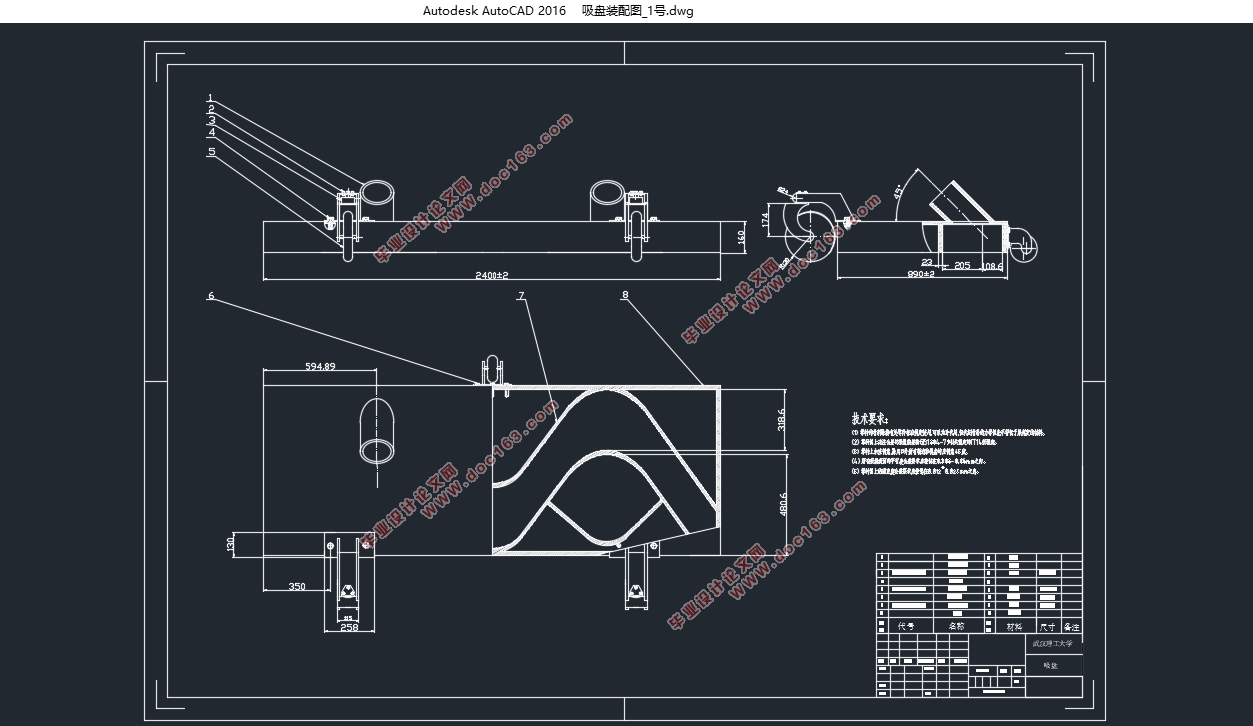

（2）设计吸盘结构，包括吸盘外观和内部风道设计。

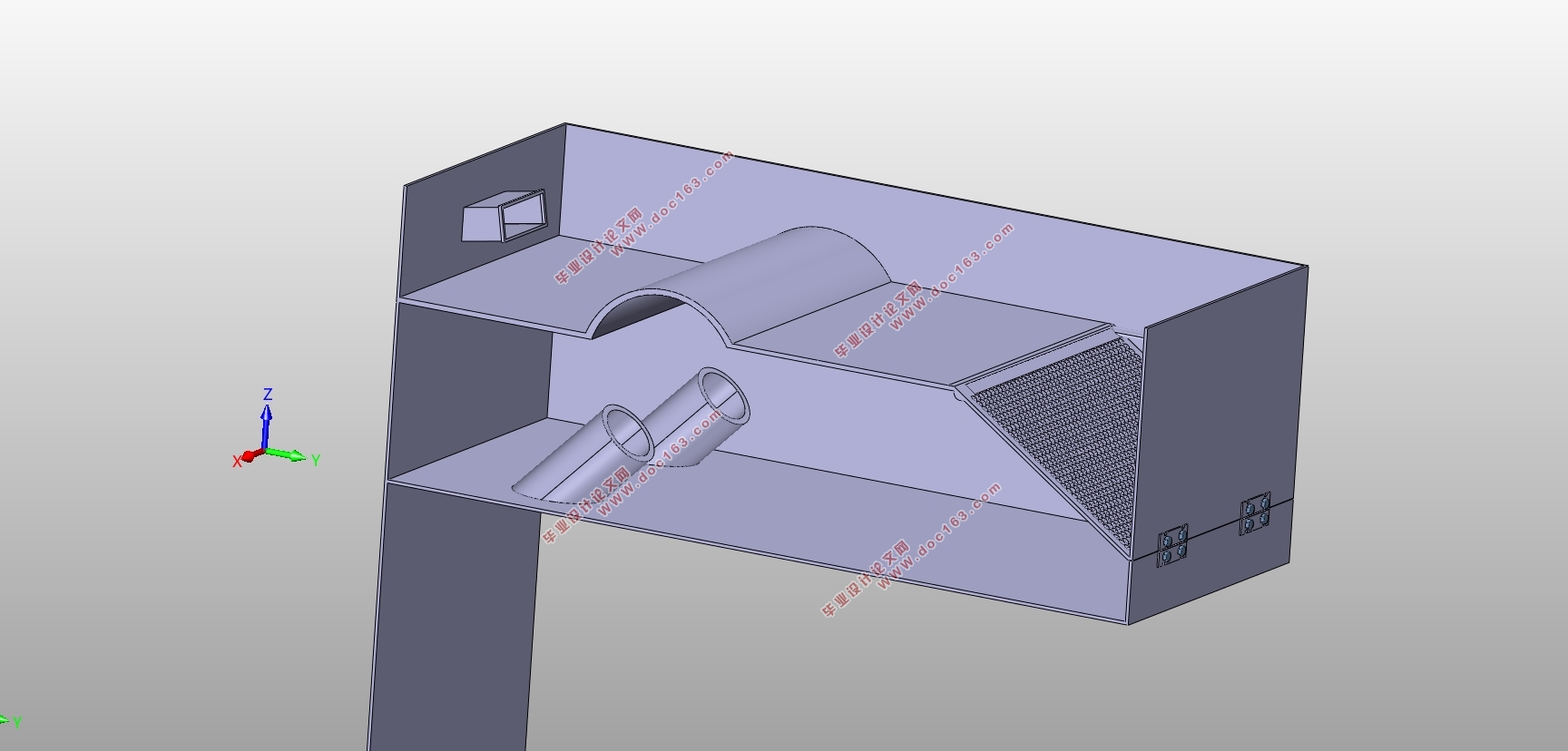

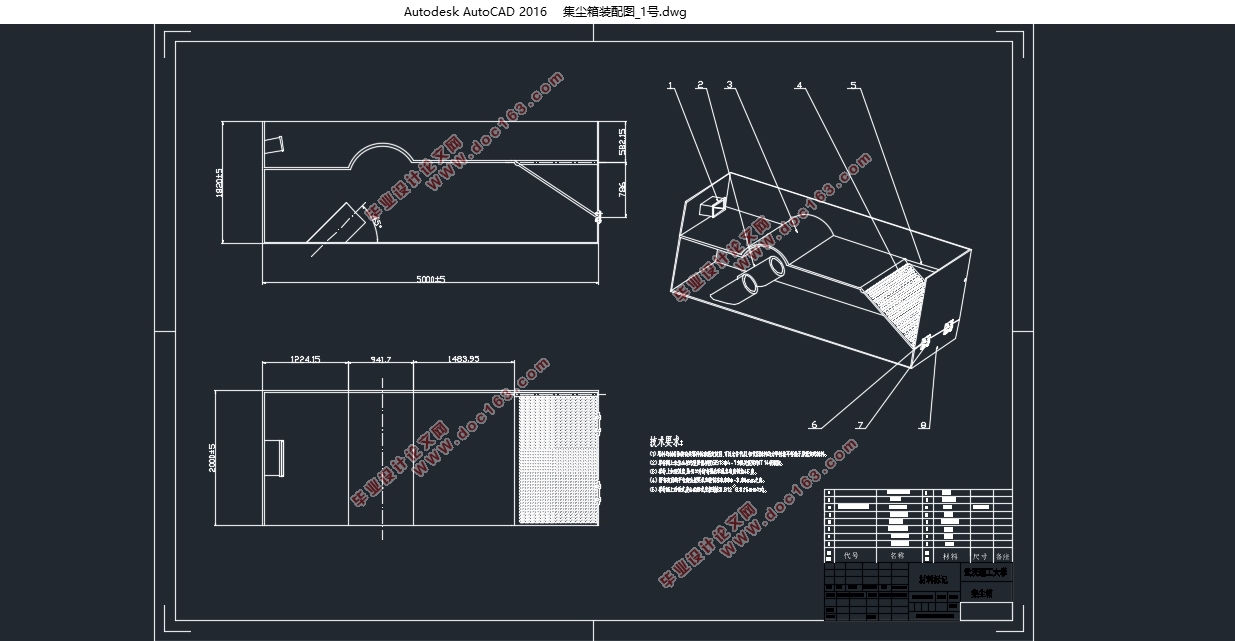

（3）设计集尘箱结构，研究沉降机理，选择合适的沉降方式。


[来源：http://www.doc163.com]

目 录

[资料来源：Doc163.com]

第1章 绪论    1
1.1研究背景与研究对象    1
1.1.1研究背景    1
1.1.2 研究对象    1
1.2 国内外研究现状    2
1.3 研究目的及意义    3
1.3.1研究目的    3
1.3.2研究意义    3
1.4 研究内容    4
第2章 电动吸尘车气力运输参数计算    5
2.1清扫对象运动机理研究    5
2.2清扫对象启动风速的计算    5
2.3道路吸尘车吸盘口负压的计算    8
2.4道路吸尘车吸尘系统风机和电机的选择    9
第3章 电动吸尘车吸尘系统结构设计    14
3.1电动吸尘车吸盘的结构设计    14
3.2电动吸尘车集尘箱的结构设计    15
3.3电动吸尘车集尘箱沉降机理研究    16
第4章 电动吸尘车吸尘系统的流场分析及结构优化    18
4.1吸盘网格划分    18
4.2气流数学模型    19 [版权所有：http://DOC163.com]
4.3边界条件    19
4.4仿真结果分析    19
4.5结构优化    20
第5章 结论和展望    21
5.1全文总结    21
5.2未来工作展望    21
参考文献    22
致谢    23 [资料来源：http://Doc163.com]
