全自动多种料定量加料搅拌控制系统设计(西门子S7-200)(含CAD电路图,PLC程序

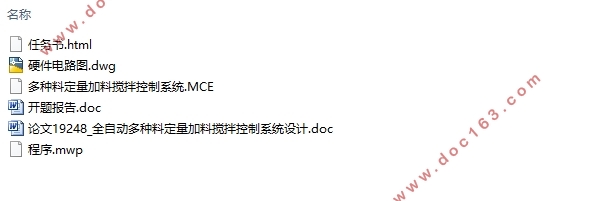

全自动多种料定量加料搅拌控制系统设计(西门子S7-200)(含CAD电路图,PLC程序)(任务书,开题报告,论文11000字,CAD电路图,PLC程序)
摘 要
在生产工业中，会存在多种物料配比控制加料的情况。当用手动控制时，容易出现差错，给工业生产带来极大地破坏,然而采用PLC控制方式与配料控制软件包相配合，实现集配料控制、配方设计、数据管理等功能为一体的自动化系统。我的毕业设计主要是在于硬件、软件方面比较多，理论内容相比其他理论文章来说还是非常少的。其中硬件设计方面：硬件电路图的设计、硬件的选型和模拟组态设计。其中硬件电路图设计需要用CAD软件，包括一次回路二次回路电路图设计，PLC外部接线图，工艺流程图。
一次回路也就是强电回路，主要是两种电机的控制运行，二次回路就是控制一次回路的控制电路图。PLC控制系统运行。硬件选型中PLC接线图需要PLC选型CPU模块，搅拌器和水泵选型。组态设计方面:利用MCGS软件设计相关窗口、画面、以及脚本编辑，最终通过模拟系统实时展现生产场景。其中最重要的包括开机界面、预溶模式、配料模式、配料参数设置、报警窗口、嵌U盘导出、报表打印、数据显示等相关界面。软件设计方面:PLC梯形图、程序原理、工艺流程。 [资料来源：https://www.doc163.com]
关键词：硬件设计、硬件选型、组态设计、软件设计
Automatic multiple feed dosing stirred Control System
Abstract
In the production industry, the situation is the addition of a variety of materials ratio control will exist. When using manual control, prone to error, to bring great damage to industrial production, however, is controlled by PLC mode control software package compatible with the ingredients to achieve set batching control, formulation design, data management and other functions as one of the automation system.I graduated from the design is that the hardware and software are more theoretical content compared to other theoretical paper is still very small.The hardware design: the hardware circuit design, hardware selection and configuration design simulation. The hardware schematic design need to use CAD software, the secondary circuit including a circuit schematic design, PLC external wiring diagrams, process flow diagrams.
The primary circuit is strong electrical circuit, mainly for controlling the operation of the two motors, the secondary circuit is controlled by the control circuit diagram of the primary circuit. PLC control system operation.Hardware Selection PLC Selection PLC wiring diagram required CPU module, a stirrer and finished pump selection.Configuration design: the use of MCGS software design-related window, screen, and script editing, the final scene in real time to show the production system through simulation. One of the most important include boot interface, and dissolving mode, batching mode, batching parameter settings, alarm window, insert U disk exported, report printing, data display and other related interface. Software design: PLC ladder program principle, process.
keyword : Hardware design, Hardware selection, Configuration and Software design
[来源：http://Doc163.com]
摘 要 I
Abstract II
第一章 绪论 1
1.1 课题来源 1
1.2 配料技术的最新发展情况 1
1.3设计任务与总体方案的确定 2
1.2.1设计任务 2
1.2.2 控制要求 2
第二章 硬件设计 2

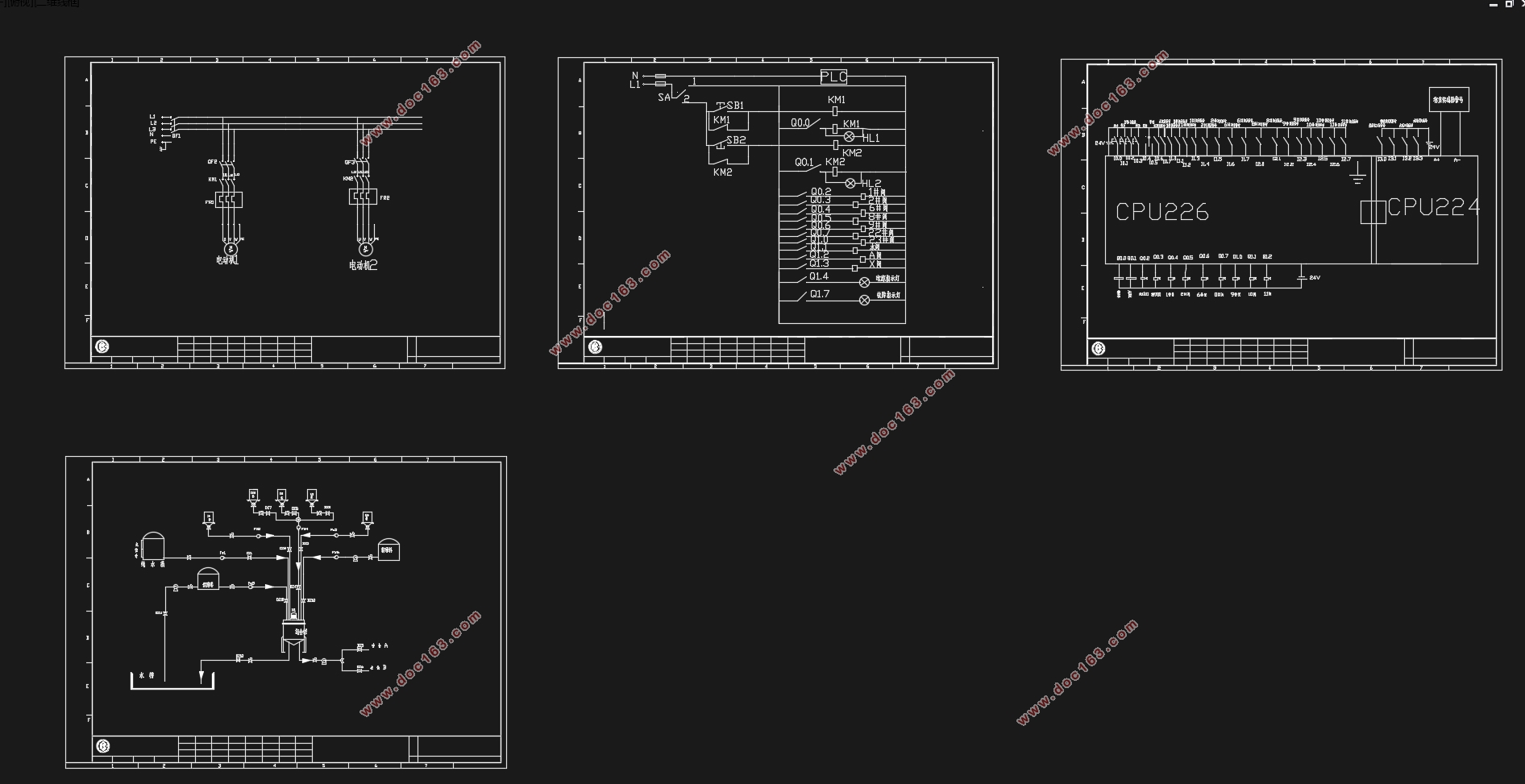

2.1 用CAD软件设计相关硬件电路图 3

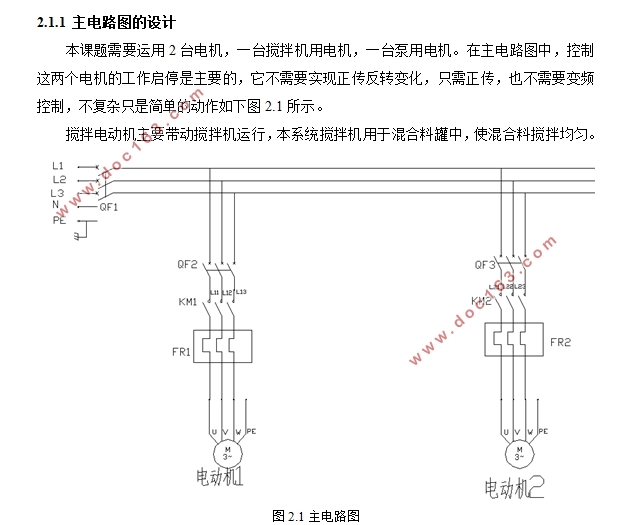

2.1.1 主电路图的设计 3

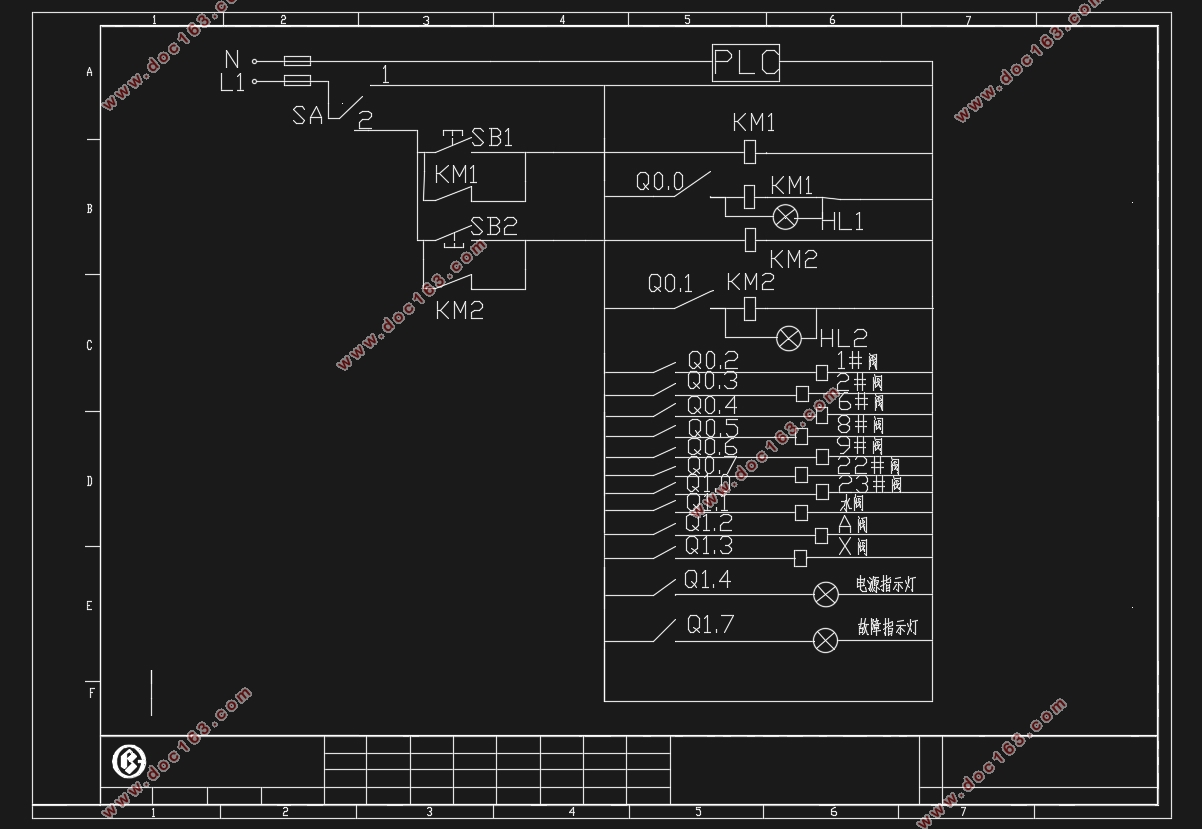

2.1.2 控制电路图的设计 4

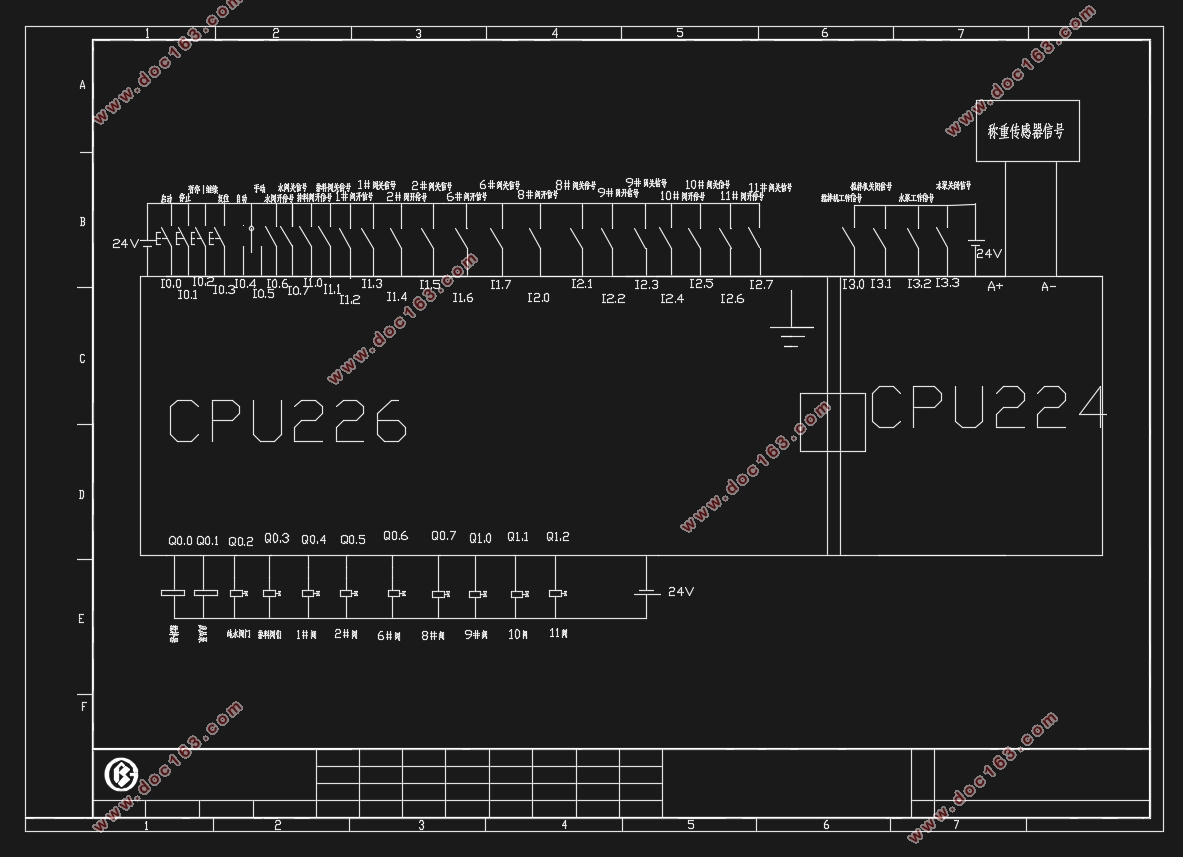

2.1.3 PLC外部接线图设计 6
2.2 硬件选型 10
2.2.1 搅拌器选型 10
2.2.2 水泵选型 11
2.2.3 称重显示控制器选型 11
2.2.4 称重传感器选型 14
2.2.5电磁阀选型 14
2.3 组态设计 14
2.3.1 建立工程和变量意义 16
2.3.2 主控窗口设置 16
2.3.3 MCGS 其他设计 17
2.3.4 模拟环境 18
第三章软件设计 20
3.1 系统流程 21
3.2程序设计原理 21
3.3 PLC梯形图 23
第四章上位机监控软件开发 26
结语 31
参考文献 33
致谢 34 [版权所有：http://DOC163.com]
