全自动洗衣机控制系统设计(PLC)

全自动洗衣机控制系统设计(PLC)(毕业论文11600字,CAD图纸6张)
摘  要
本文介绍了采用可编程控制器（PLC）作为核心控制部件，并利用计算机进行组态监控的全自动洗衣机控制系统。文章介绍了洗衣机的结构，对全自动洗衣机的控制系统进行了分析，在此基础上提出了基于PLC的全自动洗衣机控制方案，并对方案进行了论证，根据洗衣机的工作原理，设计了流程及程序，对按钮，继电器，开关，变频器等其它一些输入/输出点进行控制，实现了洗衣机洗衣过程的自动化。由于洗涤，排水，脱水的时间均由PLC内计数器控制，所以只要改变计数器参数就可以改变时间。具有智能化程度高、安全可靠、方便、灵活等特点。
关键词：PLC；全自动洗衣机；变频器；继电器
Abstract
This article used programmable controller PLC to realize the washer completely automatic control, explained the PLC control principle method, the characteristic and controlled the washer the characteristic. The article during introduction washer structure, carries on the analysis to the completely automatic washer control system, proposed in this foundation based on the PLC completely automatic washer control plan, and has carried on the proof to the plan, has carried on the design according to the washer principle of work to the procedure and the flow, has the intellectualized degree high, safe reliable and so on the characteristics. To the button, the relay, the switch, the frequency changer and so on other some I/O spot carries on the control, realized the washer to wash clothes the process automation. Because spreads every time lavation, draining water, dehydrated time by PLC in counter control, so long as therefore the change counter parameter may change the time.

[资料来源：https://www.doc163.com]
目  录
1 绪论    1
1.1 选题的背景意义    1
1.2 洗衣机的发展历史    1
1.3 自动控制的应用领域    3
1.4 本次毕设主要研究的内容    3
2 系统的总体设计    4
2.1 洗衣机控制系统简介    4
2.2 控制系统的组成    4
3 硬件的理论与设计    6

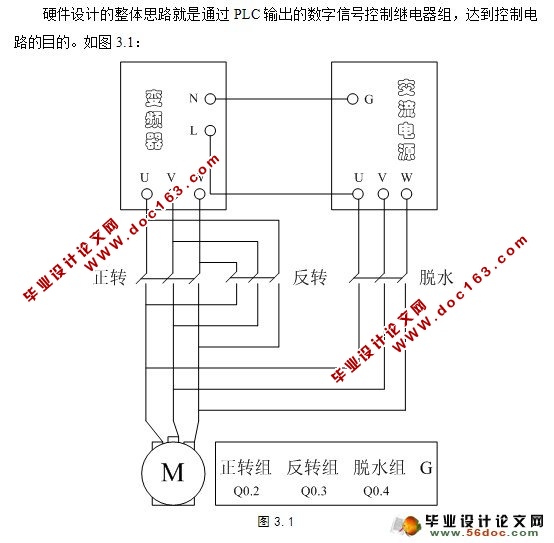

3.1 硬件设计    6
3.2 可编程序控制器    7
3.2.1 可编程控制器的基本概念与基本结构    7
3.2.2 可编程控制器的基本特点    8
3.2.3 S7-200系列PLC    8
3.2.4 PLC接线图    9
3.2.5 开关量I/O模块的选择    10
3.2.6 可编程序控制器I/O分配表    12
3.3 继电器    14
3.3.1 继电器简介    14
3.3.2 继电器组的应用及实现的功能    14
3.4 变频器的使用及参数设定    15 [资料来源：www.doc163.com]
4 软件介绍    16
4.1 STEP7编程软件安装    16
4.1.1 安装条件    16
4.1.2 安装步骤    16
4.2 组态软件简介    18
5 程序设计    20
5.1 T型图程序设计    20
5.1.1 程序流程图    20

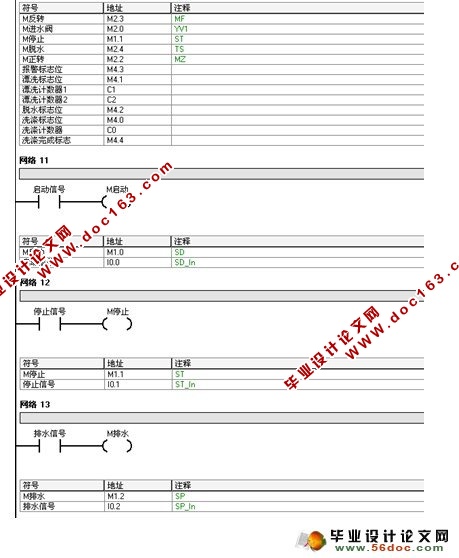

5.1.2 梯形图重点程序段落分析    20
5.2 组态监控设计    23
5.2.1 变量的定义    23
5.2.2 界面的设计    24

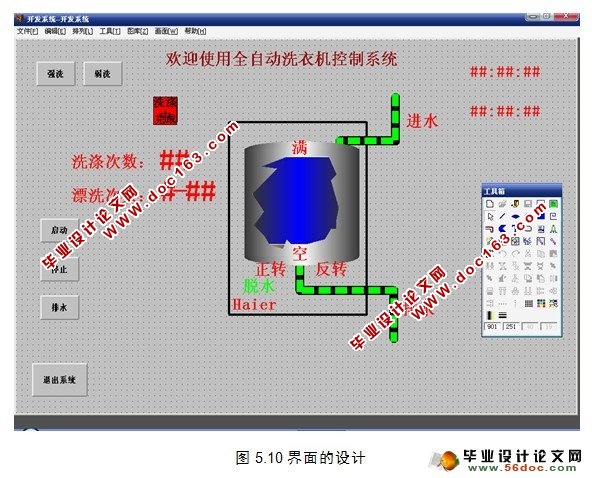

5.2.3 重点的几个参数设定    24
5.2.4 组态界面对可编程序逻辑控制器的写入    27
致  谢    29
参考文献    30
附录Ⅰ 参数表    31
附录Ⅱ 程序清单    32 [版权所有：http://DOC163.com]
