民用电梯轿箱设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

民用电梯轿箱设计(含CAD零件图装配图)(论文说明书9300字,CAD图纸3张,答辩PPT)
摘  要

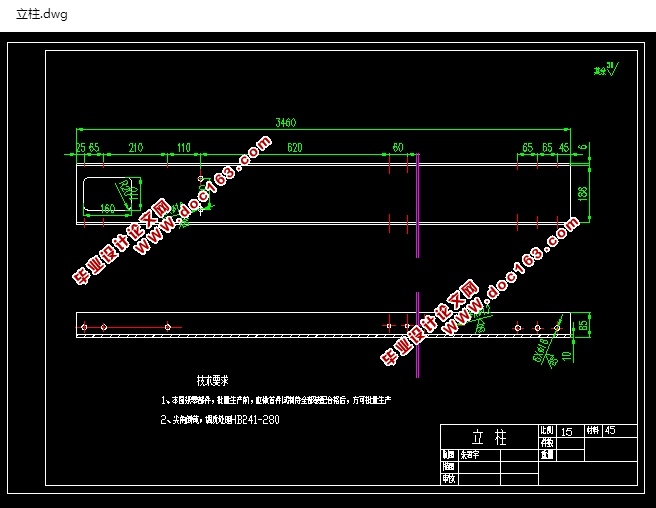

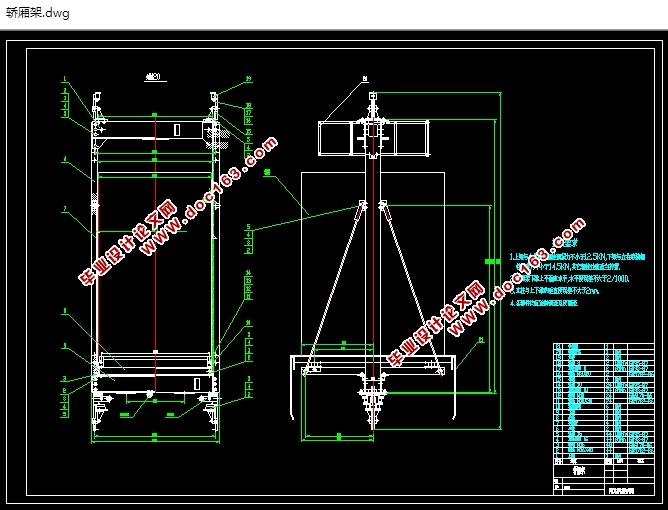

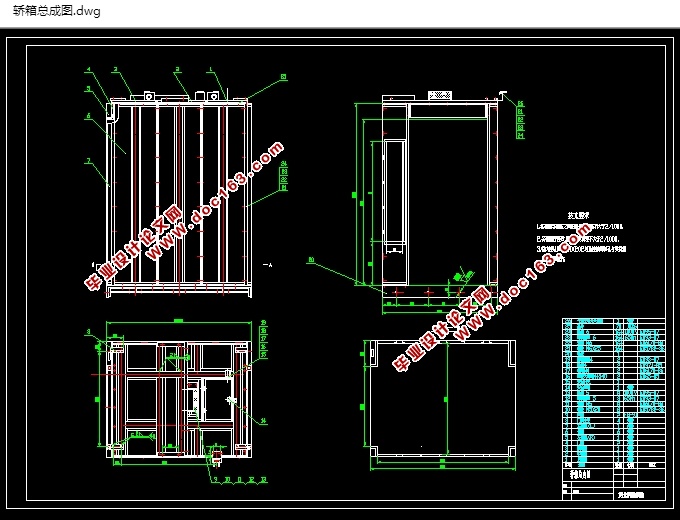

论文主要介绍了民用电梯轿箱系统的组成以及轿箱结构的选型设计。以电梯设计知识为基础,结合现代此类相关课题的研究方法,完成电梯的轿箱系统设计,在AutoCAD软件辅助设计的基础上,绘制轿箱总图及零件图。优化了现有电梯轿箱的机械结构,增加了乘员的安全性和舒适性,消除了现有电梯轿箱中的一些不安全因素。本文分以下几部分对以上内容进行了讨论:首先,通过查阅资料简单介绍了关于电梯的基本知识,进行了轿箱外部牵引力的计算;轿箱架的强度计算以及轿箱导轨支架的强度、刚度计算、组合导轨支架的强度、刚度计算以及电梯的控制系统,绘制出轿箱的总成图、轿箱架、立柱等图纸;最后,整理资料,选取与论文相关的英文文献进行翻译完成设计说明书。
关键词:控制; 电梯轿箱; 牵引力

民用轿箱系统的选型设计及校核
本计算是依据GB7588、GB/T10058、GB/T10059、GB10060等有关标准及有关设计手册,对TKJ1600/2.5—JXW(VVVF)乘客电梯的传动系统、主要部件及安全部件的设计、选用进行了计算、校核。

[资料来源:https://www.doc163.com]

3.1  电梯的主要参数
额定载重量:Q=1600kg
空载轿箱重量:P1=2500kg
补偿链及随行电缆重量:P2=700 kg
适用于提升高度60m,随行电缆以30m计。
额定速度:v=2.5m/s
平衡系数:=0.5
曳引包角:=310.17
绕绳倍率:i=2
双向限速器型号:XS18A
安全钳型号:AQ1
轿箱、对重油压缓冲器型号:TH2/173
钢丝绳规格:819S+NF—12—1500(单)右交
钢丝绳重量:P3=700kg
对重重量:G=3300 kg
曳引机型号:GTN2-162P5
  [资料来源:http://www.doc163.com]

民用电梯轿箱设计(含CAD零件图装配图)
民用电梯轿箱设计(含CAD零件图装配图)
民用电梯轿箱设计(含CAD零件图装配图)
