无线呼叫系统接收器设计(论文)
内容摘要：
单工无线呼叫系统具有成本低使用方便的特点，其应用相当普遍具有很高的实用价值。广泛应用于娱乐 、医院等大型公共场所，课题实现了单工呼叫系统接收部分的电路设计。整个单工无线呼叫系统包括发送和接收两大部分，接收部分由收音模块、音频输出模块、数据接收模块以及控制模块四大部分组成。综合运用数字频率合成技术、单片机控制技术、解码技术、解调等技术，完成了从信号的接收、解调、输出等功能。实现了语音信号、英文短信信号及台号的接收，并用单片机控制完成了多个号台的选择设定功能。
关键词：FM解调 接收端 呼叫系统
The Design Of A Wireless Calling System Electrocircuit——Receiver
Abstract: The wireless calling system has the low cost and user-friendly features, and the application generally has very high practical value. Widely used in entertainment, hospitals and other large public places, this subject is to achieve a single-call system to receive part of the circuit design. Entire wireless single-call system, sending and receiving two majority, in part by the radio receiver module, audio output module, data receiver module and the control module four major components. Comprehensive use of digital frequency synthesis, SCM control technology, decoding technology, modems and other technologies completed a signal from the receiver, demodulation, and the output function. It has realized the reception Of the voice signal, the English text messaging, and Taiwan signal, MCU and complete control of a number of Taiwan to choose a setting function. [资料来源：http://www.doc163.com]
Keywords: FM demodulation Receiver Calling System
接收系统总体设计
在本设计中语音信号采用模拟传输，英文短信采用数字传输，不同之处在于从机判断的方式不同。主站在发送数字信号或模拟信号之前先发送不同的编码，接收端的从机通过判断编码来决定是接收语音信号，还是接收短信息。

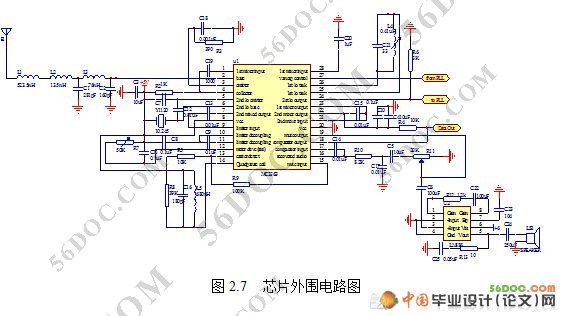

接收机主要采用的电路是：（1）采用以收音机专用集成芯片为主体，如：CXA1019，结合数字锁相环电路完成接收功能，电路简单，灵敏度、信噪比和镜像抑制比高，是现今主要采用的电路；（2）采用以窄带FM接收芯片为核心，如：MC3363，结合数字锁相环电路完成接收功能，电路相对复杂，各项性能参数也低于专用芯片，但技术成熟。
软件设计
鉴于单片机技术比较成熟，且开发过程中可以利用的资源和工具丰富、价格便宜、成本低。故设计用C语言对其编程并烧录到芯片内部，C语言表达和运算能力比较强，且具有很好的可移植性和硬件控制能力。采用KEIL51的C51编译器。KEIL Uvision2是众多单片机应用开发软件中的优秀软件之一，它支持众多不同公司的51构架的芯片，集编辑、编译、仿真等于一体，同时还支持PLM，汇编和C语言的程序设计，它的界面和常用的微软VC++的界面相似，界面友好，易学易用，在调试程序，软件仿真方面也有很强的功能。
单片机通信部分程序

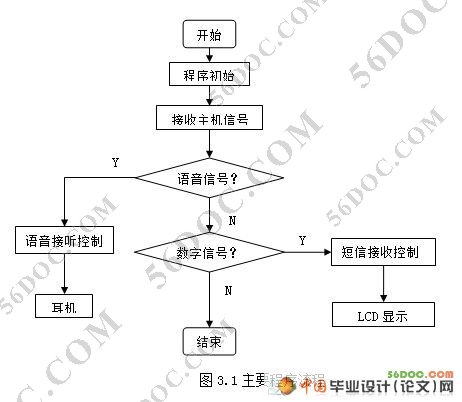

接收部分的程序主要是完成液晶显示、按键处理以及台号的转换等功能。接收部分的按键采用一个四位拨盘开关，且由单片机的P3口控制，1000为一号台，0100为二号台，1100为三号台，0010为四号台，1010为五号台，0110为六号台，1110为七号台，0001为八号台；液晶模块由单片机的P1口控制，解码芯片由单片机的P0口和P2口控制；当发射模块为群呼时，通过控制信号检测是语音信号还是短信信号，然后进行相关的操作；当发射模块为选呼时，检测到相关的台号，然后进行耳机收听或者短信的LCD显示。
目 录 12000字
前言 1
[资料来源：http://doc163.com]
(一) 接收系统总体设计 3
1.1接收电路的设计方案论证与选择 3
1.2数据传输的设计方案论证与选择 4

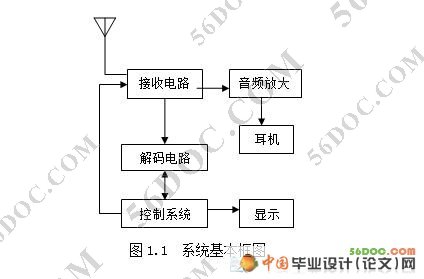

1.3系统组成 4
(二) 接收系统电路的设计 5
2.1天线电路设计 5
2.2自动收音模块的电路设计 8
2.3 自动控制模块的电路设计 14
2.4音频放大电路设计 17
2.5抗干扰措施 19
(三) 软件设计 19
3.1 单片机通信部分程序 20
3.2 液晶控制程序 20
(四) 结 论 21
致 谢 22

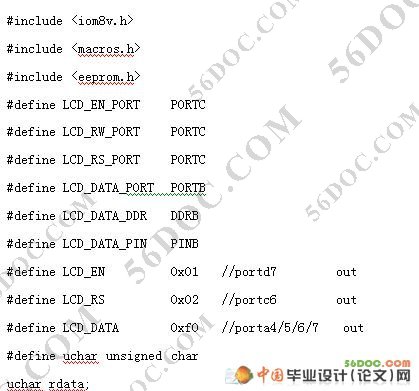

附录A 部分源程序 23
参考文献 27
