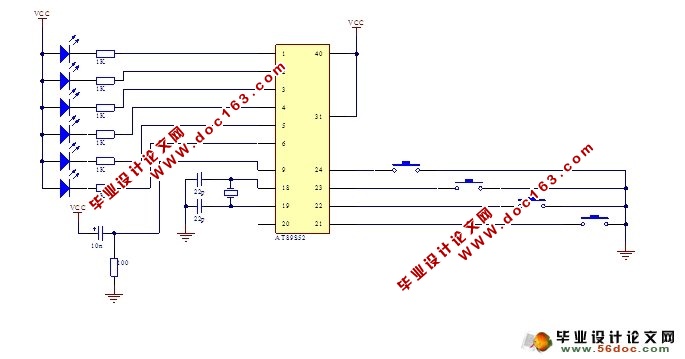

汽车尾灯控制电路设计(附程序,电路原理图)

资料介绍:
汽车尾灯控制电路设计(附程序,电路原理图)(任务书,开题报告,中期报告,外文翻译,论文3200字)
系统概述
本设计以AT89S52单片机为核心,构成单片机控制电路,完成对它们的自动调整和掉电保护。人机接口由四个按键来实现,用这四个按键对汽车左转,右转,停车和检测进行控制。。软件控制程序实现所有的功能。整机电路使用+5V稳压电源,可稳定工作。系统框图如图2-1所示,其软硬件设计简单,可广泛应用于长时间工作的系统中。
3 方案选择
由于汽车尾灯控制电路的种类比较多,因此方案选择在设计中是至关重要的。正确地选择方案可以减小开发难度,缩短开发周期,降低成本,更快地将产品推向市场。
3.1 方案1——基于AT89S52单片机的汽车尾灯控制电路设计
直接用AT89S52单片机来实现汽车尾灯控制电路设计。AT89S52是一种带8K字节闪烁可编程可擦除只读存储器的低电压,高性能CMOS 8位微处理器,俗称单片机。单片机的可擦除只读存储器可以反复擦写1000余次。由于将多功能8位CPU和闪烁存储器组合在单个芯片中,ATMEL的AT89S52是一种高效微控制器,为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
用单片机来实现汽车尾灯控制电路设计,无须外接其他芯片,充分利用了单片机的资源。 [资料来源:http://www.doc163.com]

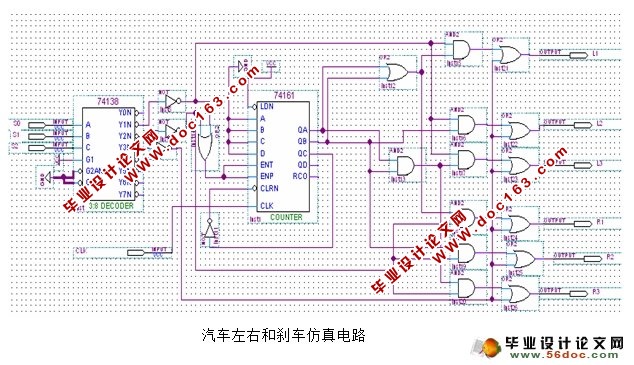

3.2 方案2——基于电子元件的汽车尾灯控制电路设计
用电子元件接的汽车尾灯控制电路,电路复杂,接点较多,电路稳定性差。
