基于单片机的住宅防盗报警系统的设计(AT89C2051)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

毕业设计说明书(论文)中文摘要
盗窃、入室抢劫等刑事案件的多发使得人们越来越渴望有一个安全生活的空间。传统的防盗门窗越来越不能满足人们日常防范的要求,因此人们迫切需要一种智能型的家庭安全防范报警系统。对市场上出现的各种报警装置进行了研究之后,发现利用单片机实现报警具有体积小、价格低、集成度高等突出优点,利用单片机来开发防盗系统能使系统易于操作,且花费较小,因而具有广泛的应用性。该设计以单片机AT89C2051为核心,作为控制器件。采用喇叭发声作为报警装置。并辅之一些外围器件,用C语言控制单片机来完成报警系统的设计。整个报警系统由电源、单片机控制部分、命令控制部分以及报警装置等四部分组成。并且采取了一些硬件及软件的抗干扰措施,提高了系统的可靠性。
关键词  报警控制  单片机  C语言     [资料来源:http://Doc163.com]

毕业设计说明书(论文)外文摘要
Title   Design Of Alarm System Based on MCU
Abstract
People more and more hope a safely living space for the increasing crime of embezzling and looting. Because conventional security doors and windows can’t meet people’s routing guard more and more,people urgently need a kind of intelligent alarm system in their houses. After researching  many different kinds of alarm systems in the market, discovering that design alarm systems by MCU have strong points such as smart、low price、high integrated level and so on.Using MCU to develop alarm system can made the system operated easily and cost lower,so it can be widely used.The design use AT89C2051 as the core department and the control component .Adopting a horn as a alarm unit.And adding some other components, using C language to control the MCU to complete the system alarm.The whole alarm system is made up by  the power source、MCU controller、command control part and alarm unit.Moreover  by taking some hardware and software  antijamming measures can raise the systems’ dependabilities. [资料来源:http://www.doc163.com]
Keywords  alarm control    MCU    C language

本课题研究简介
防盗系统是属于报警系统的,也是智能住宅技术的一部分。本课题就是基于以上智能住宅、各种报警技术的快速发展,设计一种专门用于住宅防盗的系统。在小区中设置一个监控中心,这个中心里面配置许多报警装置,比如蜂鸣器或发光二极管等。每个报警装置设置一个编号,对应一个住户。当一个盗贼进入某个住户时,他会触动隐藏在门上的开关,然后监控中心里面对应这个住户的报警装置就会发出报警,监控人员就会判断出是哪个住户里面现在有盗贼,然后监控人员就可以去捉拿盗贼或者打电话通知110,而盗贼却不知道会继续行窃,等警察来的时候只能束手就擒。

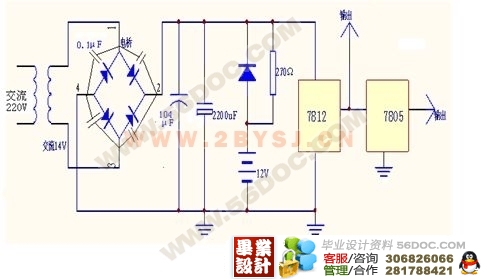

电源
为了方便起见,本系统采用市电交流220V供电,驱动警号发声、输出供电、给蓄电池充电。220V/5UHz的市电进入本机后,首先进入一个E型交流变压器,该变压器输出交流14V,交流14V进入主电路板的电桥,电桥由4个二极管4007构成,经过电桥整形和电容滤波去交流成分后送入12V集成三端稳压器7812,生成+12V直流电,驱动报警装置或满足其他供电需求,一边送给5V集成三端稳压器7805。
集成三端稳压器7812是一种能提供稳定的12V电压的装置。它可以将输入的电压转化成直流的+12V输出。 [来源:http://www.doc163.com]

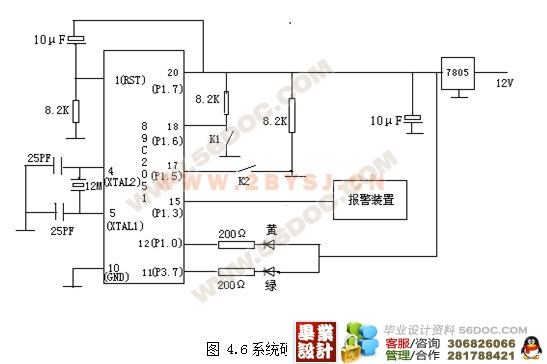

系统硬件电路
在本电路中,电源采用7805稳压电源给系统提供的稳定的5V工作电压,属于单片机工作电压(2.7V-6V)范围之内,GND(10)脚接地。
为了更明白的表示系统的工作状态,使用LED发光二极管来做为指示灯。如果K1按下,则绿灯亮,否则灯不亮。同理使用另一个发光二极管来指示门的状态,门关好的话,即K2接通的时候,黄灯不亮。门开的时候黄灯亮,表示系统进入了报警程序。指示灯的接线方式如图所示,由于电源电压比较高,所以接入了限流电阻R=200Ω。K1断开18脚高电平,系统不工作,K1按下,18脚低电平系统工作。K2和们开关连为一体,门关即K2按下,17脚为低电平,不启动报警程序。门开后,即K2断开,17脚为高电平,启动报警程序。

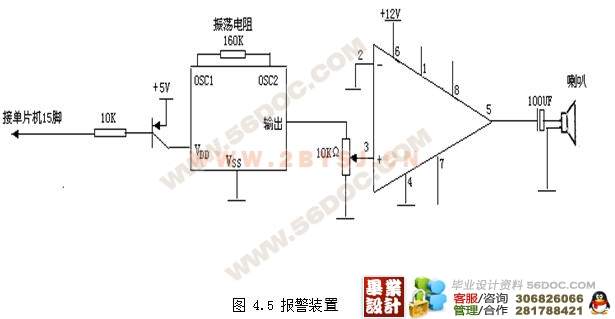

最后的报警装置采用喇叭声音报警。由于喇叭的功率较大,所以应选用一个放大装置。

系统软件实现
在整个报警系统中,单片机AT89C2051是核心,用它来完成对整个报警系统的控制。用它实现各种控制,就要对单片机进行编程。
在计算机程序设计中,通常可以使用机器语言、汇编语言、高级语言。机器语言就是二进制代码,由于它的难记忆性现在几乎没有人用。现在一般都用汇编语言和高级语言,在这个课题中使用高级C语言对单片机进行编程。AT89C2051的C语言也就是8051单片单片机C语言,即C51语言[5]。

[资料来源:http://www.doc163.com]













目   录
1  引言………………………………………………………………………………1
2  智能住宅防盗报警系统综述………………………………………………… 2
2.1  智能住宅 …………………………………………………………………2
2.2  报警系统发展历史及分类………………………………………………… 5
2.3 国内外研究现状 …………………………………………………… 8
2.4  本课题研究简介……………………………………………………9
3主要硬件介绍……………………………………………………………9
3.1单片机AT89C2051……………………………………………………………9 [资料来源:Doc163.com]
3.2功率放大器LM386………………………………………………………13
3.3其它主要器件……………………………………………………………………13
4  系统设计…………………………………………………………………13
4.1报警原理介绍…………………………………………………………………………13
4.2 系统组成…………………………………………………………………14
4.3系统电路…………………………………………………………………… 18
4.4系统软件实现……………………………………………………………19
5 系统抗干扰措施……………………………………………………………………21
5.1硬件抗干扰措施…………………………………………………………………22
5.1软件抗干扰措施…………………………………………………………………23
结论 ………………………………………………………………………………… 24
致谢 ………………………………………………………………………………… 25
参考文献………………………………………………………………………………26
附录………………………………………………………………………………27
