常宁市龙王山水库除险加固设计(含CAD图)

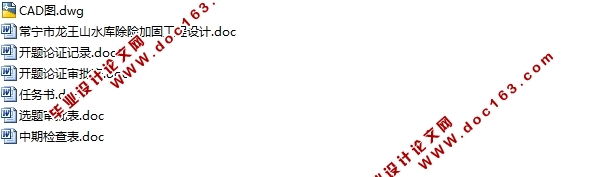

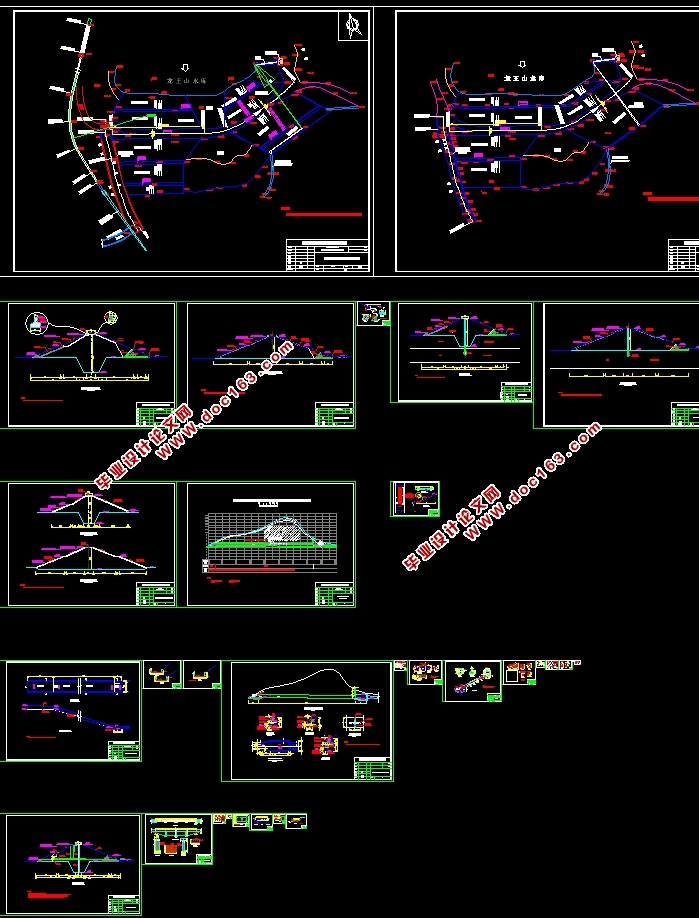

常宁市龙王山水库除险加固设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文25000字,CAD图纸28张)
DESIGE OF REINFORCEMENT OF THE LONGWANGSHAN RESERVOIR IN CHANGNING CITY
摘 要：本设计是在龙王山水库文件资料的基础上，分析水库的主要问题：大坝坝体和基础渗漏以及溢洪道破损，输水涵洞渗水和大坝无安全监测设施。针对以上问题，根据本库实际地理情况及各项测量数据和水文数据，本次除险加固采取的措施有：对坝体进行冲抓回填；对坝基进行帷幕灌浆处理。对溢洪道进行改造，新建下游消力池，新建输水涵洞，增设大坝安全监测设施。
关键词：病险水库；除险加固；渗漏；冲抓回填；帷幕灌浆；
The Engineering Design of Longwangshan Deservoir Reinforcement In Changing City
Abstract：The design is in Longwangshan reservoir documents on the basis of analysis of the main problems of the reservoir, the dam foundation seepage and: and spillway tunnel damage, seepage and dam safety monitoring facilities. In view of the above problems, according to the library actual geographical condition and the measured data and the hydrological data, the reinforcement measures are: to the dam to grab on dam foundation curtain grouting backfill; processing. On the transformation of new spillway, stilling pool downstream, adding new water conveyance tunnel, dam safety monitoring devices. [资料来源：http://Doc163.com]
Key Words：Dangerous reservoir，Reinforcement，Leakage，Chong grasping backfill，Curtain grouting
2.1 概述
2.1.1 水库基本情况
水库位于湘江支流舂陵水的支流盐湖水上，,地处常宁市松柏镇金水村（左坝肩）和高华村（右坝肩），是一座以灌溉为主，兼顾防洪、养鱼等综合效益的小（1）型水库。水库设计灌溉面积1.67 km2，防洪保护耕地1.47 km2，保护人口2500人。
龙王山水库原设计控制流域面积2.6km2，干流长度2.55km，比降22.0‰，水库校核洪水位101.15m，总库容108.35万 ，正常蓄水位100.15m，正常库容94.64万m3，死水位91.29m，死库容14.0万 ，属年调节水库；水库控制流域面积1.94km2，干流长度2.55km，比降22.0‰，水库校核洪水位100.96m，总库容105.78万 ，正常蓄水位100.15m，正常库容94.64万m3，死水位91.29m，死库容14.0万m3。
2.1.2 水库枢纽布置及主要建筑物
水库枢纽建筑物包括大坝、溢洪道和输水涵洞。
大坝为均质土坝，坝顶高程为101.60m。大坝分为左、右两部份，中间隔一小山丘（乌龟岭）。左侧坝（1#坝）坝顶轴线长58.0m，坝顶宽度4.5m，最大坝高19.70m。上游设有一级平台，其平台高程为95.65m，宽度为1.20m。坝坡坡比由上而下为1：1.57和1：2.41。下游坝坡未设平台，其坡比为1：2.35；右侧坝（2#坝）坝顶轴线长约65.0m，坝顶宽度6.5m，最大坝高15.6m。上游坝坡设有一级平台，其高程及宽度同左侧坝。而坝坡坡比为1：2.14和1：2.5。下游坝坡设有一级平台，其平台高程为95.36m，宽度为2.40m，坝坡坡比为1：2.52和1：2.43。两侧大坝上下游坡面均已用块石砌护,厚0.3m。 [来源：http://Doc163.com]
溢洪道设在右坝肩，为正槽式溢洪道。其控制段堰顶宽7.09m，堰顶高程100.15m。左侧采用浆砌块石砌护，砌护高度2.39m；右侧为风化破碎岩体；底板用浆砌块石砌护，厚度0.3m。下游泄槽段宽5～7m不等，左侧亦采用浆砌块石砌护，砌护高度1.0～2.39m；右侧为风化破碎岩体，底板为风化破碎砂页岩，局部浇筑砼防冲。下游无消力池。

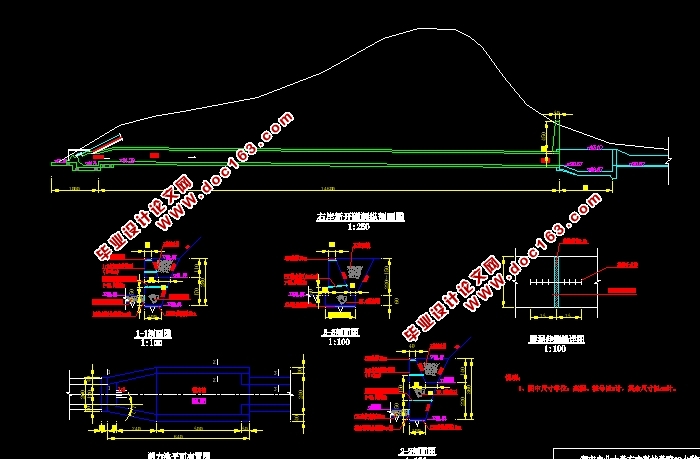

输水涵洞设在大坝左岸。总长62.0m。洞身为浆砌石箱涵，断面尺寸为0.4m×0.4m（宽×高），设计流量0.163m³/s。涵洞进口底板高程为91.29m。采用卧管分层放水，放水孔径为20cm。
2.1.3 水库存在的病险问题
大坝长期带病运行，水库一直控制蓄水，严重影响工程效益的发挥。对于水库运行过程中出现的问题，虽然进行了几次维修加固，但由于资金、技术原因，维修工作并非十分有效，仍存在许多问题：
1）坝体、坝基漏水严重，需进行防渗处理；上、下游护坡均破坏严重，需要重新衬砌；
2）输水涵洞漏水严重，洞身支护质量差，需进行改造；
3）溢洪道右山坡坡陡，岩体破碎，多次塌滑，且至今仍在变形，阻塞泄槽，需及时处理。溢洪道右侧导墙有50米长和大部分底板未支护，需及时衬砌；末端增设消能设施。
2.2 水文概况 [来源：http://www.doc163.com]
龙王山水库建于湘江支流舂陵水的支流盐湖水上。水库控制流域面积1.94km2，干流长度2.55km，比降22‰。
水库所在流域气候温和，多年平均温度为18℃，多年平均雨量为1376.1mm，无霜期在290天左右，适宜作物生长，流域盛行正北风，占全年风向50%以上。
水库所在干流流域内无水文测站，无雨量站。
水库为小（1）型水库，大坝为均质土坝，水库工程等别为Ⅳ等，主要建筑物为4级，次要建筑物为5级，地处山丘区。根据《防洪标准》（GB50201—94）、《水利水电工程等级及洪水标准》（SL252—2000），其防洪标准设计为30～50年一遇，校核为300～1000年一遇。结合水库的实际情况，本次洪水复核，其洪水标准按30年一遇设计，300年一遇校核，消能建筑物按20年一遇设计。
本次设计的洪水复核采用由暴雨推求洪水的方法来推算设计洪水，并以1984年9月湖南省水利水电厅编制出版的《湖南省暴雨洪水查算手册》（以下简称《查算手册》）中的所介绍推理公式法。调洪演算结果见下表1。
[资料来源：www.doc163.com]
目 录
摘要 1
关键词 1 [来源：http://www.doc163.com]
1 前言 2
2 综合说明 2
2.1 概述 2
2.1.1 水库基本情况 2
2.1.2 水库枢纽布置及主要建筑物 2
2.1.3 水库存在的病险问题 3
2.2 水文概况 3
2.3 地质说明 4
2.3.1 区域条件 4
2.4 工程任务及规模 4
2.5 加固简要 5
3 水文及调洪演算 5
3.1 基本情况 5
3.2 气象情况 5
3.3 设计暴雨 5
3.3.1 设计点暴雨 5
3.3.2 设计面暴雨 6
3.3.3 设计暴雨时程分配 6
3.3.4 设计净雨的推求 6
3.4 设计洪水 7
3.4.1 地面净峰流量 7
[来源：http://www.doc163.com]
3.4.2 洪水过程线的推求 7
3.5 洪水调节计算 8
3.5.1 洪水标准 8
3.5.2 基本资料 8
3.5.3 调洪演算及成果 10
3.6 水库抗洪能力复核 11
3.6.1 水库大坝坝顶高程复核 11
3.6.2 复核结论 12
3.6.3 溢洪道控制段导墙顶部高程复核 13
4 工程地质 13
4.1 概述 13
4.1.1 工程概况 13
4.1.2 勘察工作内容 13
4.2 区域地质概况 13
4.2.1 地形地貌 13
4.2.2 地层岩性 14
4.2.3 地质构造及地震 14
4.2.4 区域水文地质条件 15
4.3 工程枢纽工程地质条件评价及主要工程地质问题 15
4.3.1 枢纽工程地质条件评价 15 [资料来源：Doc163.com]
4.3.2 枢纽工程主要工程地质问题 18
4.4 附属建筑物区工程地质条件评价及工程隐患 18
4.4.1 溢洪道工程地质条件评价及工程隐患 18
4.4.2 大坝右岸输水涵洞工程地质条件评价及工程隐患 18
4.5 坝体工程质量及存在的问题 18
4.5.1 坝体工程质量 18
4.5.2 存在的问题 19
4.6 物理力学指标建议值 19
5 除险加固工程设计 20
5.1 工程任务和规模 20
5.2 主要加固项目 20
5.2.1 安全鉴定结论 20
5.3 设计依据 21
5.3.1 工程等别与建筑物级别 21
5.3.2 设计基本资料 21
5.4 加固设计 21
5.4.1 挡水建筑物（大坝） 21
5.4.2 输水建筑物 31 [来源：http://Doc163.com]
5.4.3 防汛公路设计 40
5.4.4 管理用房设计 40
6 结论 40
参考文献 41
致谢 41 [来源：http://www.doc163.com]
