资料介绍:

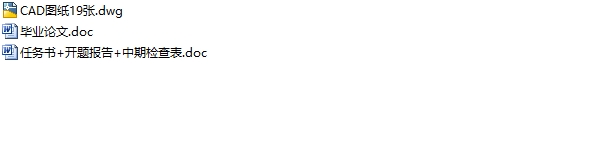

南龙水库除险加固工程设计(含CAD图)(任务书,开题报告,中期检查表,论文15200字,CAD图纸19张)
THE ENGINEERING DESIGN OF NANLONG RESERVOIR REINFORCEMENT
摘  要:本设计是在益阳水利勘测设计院文件资料的基础上,分析水库的主要问题:大坝坝体和基础渗漏以及溢洪道渗漏,大坝裂缝,输水低涵、输水隧洞渗水和大坝无安全监测设施。针对以上问题,根据本库实际地理情况及各项测量数据和水文数据,本次除险加固采取的措施有:对坝体进行冲抓回填;对坝基进行帷幕灌浆处理。对溢洪道底板及侧墙进行拆除重建,新建下游消力池,对右侧山体进行削坡减荷,新建输水隧洞,增设大坝安全监测设施。
关键词:病险水库,除险加固,渗漏,冲抓回填,帷幕灌浆

The Engineering Design of Nanlong Reservoir Reinforcement
Abstract:The design is on the basis of the information in the files of Yiyang Water Survey and Design Institute, Analysis of reservoir: leakage and seepage spillway dam cracks, tunnel seepage and dam safety monitoring facilities. In view of the above problems, according to the library actual geographical condition and the measured data and the hydrological data, the reinforcement measures are: to the dam to grab on dam foundation curtain grouting backfill; processing. On Spillway base plate and side walls were demolished and rebuilt, new downstream stilling pool, on the right side of mountain of cutting slope unloading, the new addition of water conveyance tunnel, dam safety monitoring facilities. [资料来源:http://www.doc163.com]
Key words:dangerous reservoir,reinforcement,leakage,chong grasping backfill,curtain grouting

2  综合说明
2.1  工程概况
南龙水库位于长沙县双江镇大桥村,坝趾距双江镇政府约3.2km,距县城约66km,仅有机耕路通向坝顶,交通条件较差。
   水库位于湘江二级支流金井河支流双江河流域,集雨面积约0.137km²,坝址以上干流长度0.607km,干流平均坡降2.1%,总库容16.61万m³,正常库容14.65万m³,是一座以灌溉为主,结合防洪、养殖等综合利用的小(2)型水库。南龙水库于1979年建成,现水库保护下游人口1100人,灌溉耕地面积约53.3公顷。
水库枢纽工程由大坝、输水涵洞等永久建筑物组成。
南龙水库总库容16.61万m3,为小(2)型水库,根据《水利水电枢纽工程等级划分及洪水标准》(SL252-2000)确定枢纽工程等别为Ⅴ等,主要建筑物为5级,次要建筑物为5级。设计洪水标准为20年一遇,校核洪水标准为200年一遇。正常运行情况下坝顶安全超高为0.5m,非常运行情况下为0.3m,溢洪道消能防冲工程设计标准为10年一遇。
南龙水库堰顶水位(起调水位98.30m),相应库容为14.65万m3,则调洪复核结果为:20年一遇的设计洪水位为98.71m,相应库容为16.03万m3;200年一遇校核洪水位为98.88m,相应库容16.61万m3。 [来源:http://Doc163.com]
水库大坝为心墙坝。最大坝高为14.5m,坝顶高程为100.17m,坝顶轴线长85m,坝顶宽3.56m。大坝上游坝坡坡比为1:2.19,无护坡,长满杂草。下游坝坡分为两级,从坝顶至坝脚坡比依次为:1:1.71边坡,接2.02m宽平台(平台高程为95.56m),再接1:2.05边坡至坝脚。下游坝坡长满杂草。下游坝趾有砌石棱体,局部老化,现排水棱体运行正常。无溢洪道。输水涵洞位于大坝左侧,为φ600预制砼管涵,出口高程为90.40m,有斜拉闸门,手摇式启闭机。2010年新建了启闭室。同年,整修了下游坝脚渠道。现输水涵启闭设备老化。
2.2  目前水库存在的主要问题
南龙水库于1978年动工,于1979年建成。
 (1)大坝坝体、坝基渗漏
坝体心墙土料不均一,孔隙比大,施工质量差,分层界面多,夯压不密实,碾压后土的渗透系数达不到心墙坝的防渗技术要求,心墙已基本失效,导致坝体外坡存在较严重的散浸问题。
坝基上部为全风化岩体,呈砂状,据钻孔压水资料,上部岩体透水率q=11.2~26.2Lu,属中等透水岩带。施工时坝基未作防渗处理,坝基存在渗漏。库水主要沿全风化带上部渗漏,当渗流将细颗粒带走后,渗流加剧。
(2)大坝上下游坝坡均未护坡;坝址排水棱体局部老化,长有杂草;

[资料来源:https://www.doc163.com]


(3)无溢洪道、无泄洪渠
(4)输水设施:输水涵启闭设备老化。
(5)其他问题:大坝无水位观测设施,防汛公路路况差。
  [资料来源:http://Doc163.com]

南龙水库除险加固工程设计(含CAD图)
南龙水库除险加固工程设计(含CAD图)
南龙水库除险加固工程设计(含CAD图)
南龙水库除险加固工程设计(含CAD图)
南龙水库除险加固工程设计(含CAD图)

[资料来源:http://doc163.com]
目   录
1  前言    2
2  综合说明    2
2.1  工程概况    2
2.2  目前水库存在的主要问题    3
2.3  安全认定结论    3
2.4  水文及调洪演算    3
2.4.1  工程地质    4
2.4.2  工程任务及规模    5
3  工程水文设计    5
3.1  工程水文及调洪演算    5
3.1.1  基本情况    5
3.1.2  气象情况    5
3.2  设计暴雨    5
3.2.1  水文基本资料    6
3.2.2  工程等级及洪水标准复核    6
3.2.3  设计暴雨    6
3.2.4  设计净雨过程的计算    6
3.3  设计洪水    7
3.3.1  用推理公式求设计洪水、校核洪水    7
3.3.2  入库洪水总量    8 [资料来源:Doc163.com]
3.4  调洪演算    8
3.4.1  调洪复核原则    8
3.4.2  调洪演算的基本方程    9
3.4.3  调洪演算的基本资料及来源    9
3.4.4 溢洪道调洪复核结果    11
4  除险加固设计    14
4.1  工程基本概况    14
4.2  主要加固项目    15
4.2.1  水库安全认定结论    15
4.3  设计依据    15
4.3.1  工程等级与建筑物级别    15
4.3.2  设计基本资料    15
4.4  加固设计    16
4.4.1  大坝除险加固设计    16
4.4.2  新建溢洪道    20
4.4.3  输水涵洞除险加固    29
4.4.4   大坝水位观测设计    29
4.4.5   防汛公路设计    29
5  结论    29
参考文献    29

[资料来源:http://www.doc163.com]


致谢    30
[资料来源:https://www.doc163.com]
