资料介绍:

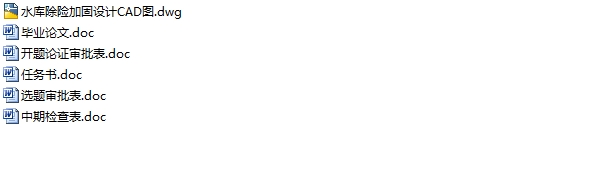

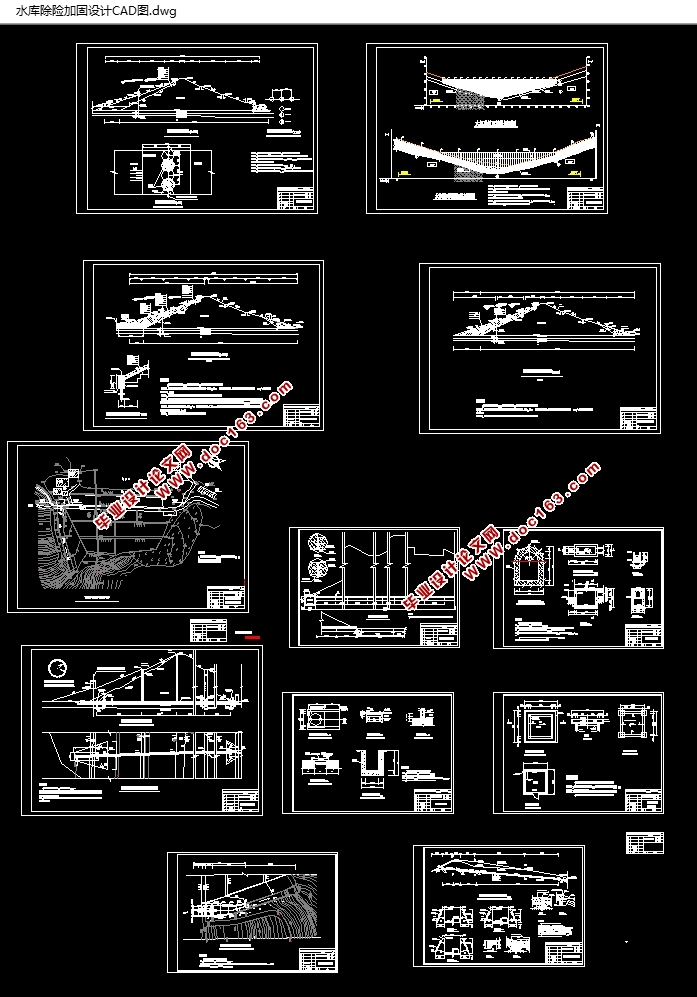

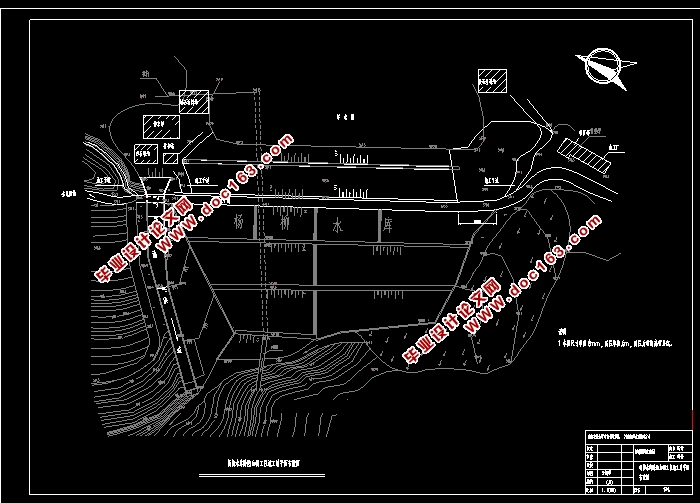

宁乡杨柳水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文17000字,CAD图纸13张)
摘  要:杨柳水库位于长沙市宁乡白花村,本工程年久失修,水库存在的主要问题:大坝坝体和基础渗漏以及溢洪道渗漏,大坝裂缝,老涵洞、压力隧洞渗水,启闭设备老化失灵。针对以上问题,结合本库实际,本次除险加固采取的措施有:大坝套井防渗;溢洪道全部翻修加固;闸门及启闭设备更新改造;排水棱体进行改造;完善防汛、管理设备设施。
关键词:套井防渗;病险山塘;除险加固;土石坝

Design of Danger Elimination and Reinforcement for Yangliu Reservoir in Ningxiang Town
Abstract: The YangLiu Reservoir is located in BaiHua village at NingXiang City. The project fell into disrepair, the main problems of Reservoir are the leakage of dam body and the foundation as well as the spillway, the dam crack, the old culvert, the seep of the pressure tunnel,and device for opening and closing the aging failure.open and close and aging equipment failure. Considering the above problems and the actual of the Reservoir, some measures are taken in this design: dam seepage wells set; overhauling the spillway completely; renewing and transforming the strobe and open-close equipments, reconverting prism drainage body. At last, improving flood control, management of equipment and facilities.

[资料来源:http://doc163.com]


Keywords: grouting; sets of wells; danger elimination and reinforcement; earth and rockfill dam

2.1  工程概况
2.1.1  水库工程位置
杨柳水库位于宁乡县西北部,属湘江流域沩江支流七里水。大坝位于龙田镇白花村,地理位置为东经111°54′25″,北纬28°03′19″。坝址距龙田镇11km,距S311公路9km,地理位置十分重要。
2.1.2  主要效益
杨柳水库是一座以灌溉为主,兼有防洪、养鱼、发电等综合利用的小(1)型水库。水库控制流域面积4.87km2,坝址以上干流长度3.76km,干流平均坡降37‰,总库容265.2万m3,正常库容为226.1万m3,死库容为10.39万m3,为年调节水库。设计灌溉农田466.6h㎡,实际灌溉农田433。3h㎡。现有养鱼水面13.6h㎡。
2.1.3  枢纽主要建筑物及特性参数
水库枢纽工程由大坝、溢洪道、输水涵洞等永久建筑物组成。
(1)工程等级与洪水标准
杨柳水库总库容为265.2万m3,根据《水利水电枢纽工程等级划分及洪水标准》(SL252-2000)是小(1)型水库,确定枢纽工程为Ⅳ等工程,其主要建筑物为4级建筑物,次要建筑物为5级建筑物。设计洪水标准为30年一遇,校核洪水标准为300年一遇。正常运行情况下坝顶安全加高为0.5m,非常运行情况下为0.3m,溢洪道消能防冲工程设计标准为20年一遇。 [资料来源:Doc163.com]
(2)水库水位与相应库容
杨柳水库正常蓄水位569m(黄海高程系统,以下均同),相应库容226.1万m3;设计洪水位(P=3.33%)570.43m,相应库容252.9万m3;校核洪水位(P=0.33%)571.03m,相应库容265.2万m3;死水位543.5m,相应库容10.39万m3;兴利库容215.71万m3。为年调节水库。
(3)大坝

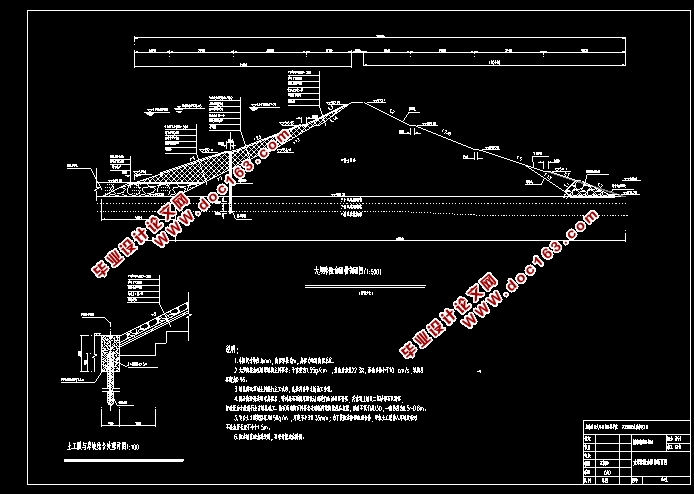

坝体为均质土坝,坝顶高程573.1m,坝轴线长203.0m,坝顶宽5m,最大坝高39.82m。上游坝坡在高程552.11m及563.53m处均设2m宽平台,坡比从上至下分别为1:1.4,1:1.7,1:2.0;下游坝坡在高程544.1m处设2m宽平台,在高程553.28m处设1.5m宽平台,在高程563.28m处设2m宽平台,坡比从上至下分别为1:2,1:2.48,1:3.0,1:3.0。下游坝脚无排水棱体,下游坝脚采用了厚0.3m的干砌石护坡防冲。
(4)溢洪道
溢洪道位于大坝右岸,为宽浅式,全长 82.5m,堰顶高程569.0m,堰顶宽11m,消能形式为挑流消能,侧墙为浆砌块石,底板为砼结构。
(5)输水涵洞
输水涵洞为浆砌石圆拱直墙结构,涵洞断面尺寸0.6m×0.9m,长146m,进口高程为543.5m,最大过流量0.65m3/s。进口设插板闸门。
  [来源:http://www.doc163.com]

宁乡杨柳水库除险加固工程设计(含CAD图)
宁乡杨柳水库除险加固工程设计(含CAD图)
宁乡杨柳水库除险加固工程设计(含CAD图)
宁乡杨柳水库除险加固工程设计(含CAD图)


目    录
摘要    1
关键词:    1 [资料来源:http://doc163.com]
1  前言    2
2  综合说明    2
  2.1  工程概况    2
    2.1.1  水库工程位置    2
    2.1.2  主要效益    2
    2.1.3  枢纽主要建筑物及特性参数    3
    2.1.4  工程的简要建设过程    3
    2.1.5  目前水库存在的主要问题    4
    2.1.6  安全鉴定结论    4
    2.1.7  除险加固的必要性    5
  2.2  水文    6
    2.2.1  基本情况    6
    2.2.2  气象情况    6
  2.3  地质    6
    2.3.1  概述    6
    2.3.2  工程区地质概况    7

[资料来源:http://doc163.com]

    2.2.4  工程枢纽工程地质条件评价及工程质量问题    8
    2.2.3  坝体工程质量及存在问题    9
3  调洪演算    11
  3.1  设计暴雨    11
  3.2  设计洪水计算    11
    3.2.1  用推理公式求设计洪水、校核洪水    12
    3.2.2 合理性检查    13
    3.2.3  施工分期洪水计算    13
  3.3  水库抗洪能力复核    16
    3.3.1  水库大坝坝顶高程复核    17
    3.3.2  溢洪道控制段顶部高程复核    18
    3.3.3  泄洪安全分析    18
4  大坝除险加固设计    19
  4.1  工程任务和规模    19
  4.2  主要加固项目    19 [来源:http://Doc163.com]
  4.3  设计依据    20
  4.4  加固设计    21
  4.5  冲抓套井回填设计    22
    4.5.1  冲抓套井原理    23
    4.5.2  冲抓套井防渗墙顶高程的确定    23
    4.5.3  冲抓套井防渗墙轴线位置确定    23
    4.5.4  冲抓套井回填土料的选择    23
    4.5.5  有效厚度的确定    23
    4.5.6  钻孔深度的确定    23
    4.5.7  主要工程量    24
    5.5.8  施工技术要求    24
    4.5.9  质量检查    24
5  坝基帷幕灌浆设计    24
  5.1  帷幕设计    24
  5.2  灌浆孔布置    24
  5.3  钻孔及简易压水试验    24
[资料来源:www.doc163.com]

  5.4  灌浆参数的选取    25
  5.5  灌浆材料及灌浆工艺    25
  5.6  灌浆方法    25
  5.7  灌浆结束和封孔    26
6  结论    26
参考文献    26
致    谢    27
附录    27

[资料来源:http://doc163.com]
