舟山镇坑田山塘整治工程设计(土石混合坝)(含CAD图)

舟山镇坑田山塘整治工程设计(土石混合坝)(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文13800字,CAD图纸11张合一)
DESIGN OF KENGTIAN RESERVOIR REGULATION PROJECT IN ZHOUSHAN TOWN
摘  要：坑田山塘位于永康市舟山镇, 是一座以灌溉为主，结合供水的山塘。工程枢纽由大坝、溢洪道和输水涵管等建筑物组成。大坝为土石混合坝。本设计是对坑田山塘进行综合整治。采用套井粘土回填方案对该山塘大坝进行防渗加固处理，对坝顶进行加宽，增设上、下游护坡，对大坝右侧山体进行帷幕灌浆防渗处理，新建虹吸管等。
关键词：病险水库；除险加固；防渗；帷幕灌浆

Design of Kengtian Reservoir Regulation Project in Zhoushan Town
Abstract: Kengtian shan pond located in Zhoushan Town, Yongkang City, which is a yamagata pond mainly for irrigation and water supply. This hydraulic key project composed by the dam, spillway and culvert and other buildings, and the dam is a mixture of earth and rock. This design is a comprehensive renovation of the Kengtian shan pond, by using set of wells of the mountain pool clay backfilling scheme to reinforcement dam’s process, reinforceing the top of dam, adding downstream slope protection, and then by using such as the new siphon to curtain grouting treatment to the right side mountain of the dam. [资料来源：https://www.doc163.com]
Keywords: sickness danger reservoir; danger elimination and reinforcement; curtain grouting; seepage

基本情况
坑田山塘位于永康市舟山镇洋溪村，距下游洋溪村约200m。坝址以上集雨面积为0.08km2,总容积为5.8万m3，是一座以灌溉为主，结合供水的山（1）型山塘。其下游有洋溪村庄，村庄公路、通讯及输电线等重要基础设施，属屋顶山塘。
坑田山塘工程枢纽由大坝、溢洪道和输水涵管等建筑物组成。大坝为土石混合坝，最大坝高11.6m，坝顶高程49.81m（假定高程基准，下同），坝顶宽2.1m，坝长38m。
溢洪道位于大坝右岸，为开敞式正槽溢洪道，控制段堰顶长度3m，堰顶高程47.00m。
输水水涵管位于大坝左侧，为坝内浆砌石涵管，长度40m。
  [资料来源：http://Doc163.com]

目  录
摘要    1
关键词    1
1 前言    2
2 综合说明    2
2.1 基本情况    2
2.2 水文气象    3
2.3 工程地质概况    3
2.4 社会经济状况    3 [资料来源：www.doc163.com]
2.5 投资与工程效益    4
2.6 山塘综合整治的必要性    4
2.7 建议    5
2.8 工程特性表    5
3 防洪安全性复核    6
3.1 水文气象基本资料    6
3.2 工程等级及洪水标准    6
3.2.1 设计暴雨    7
3.2.2 设计洪水    8
3.2.3 调洪计算    8
3.3 防洪安全性复核    9
3.3.1 防洪安全性评价    11
4 工程检查情况    12
4.1 工程质量现状    12
4.2 山塘存在的主要问题    12
5 整治工程设计    13
5.1 工程规模    13
5.2 主要整治项目    13
5.3 总体布置    13
5.4 大坝整治设计    13
5.4.1 坝顶高程复核    14
5.4.2  大坝整治方案    14
5.4.3  溢洪道    16

[资料来源：Doc163.com]

5.4.4  输水涵管封堵    17
5.4.5 新建虹吸管方案    18
6 工程施工总体布置    18
6.1 大坝粘土套井的施工方法    18
6.2 坝坡加宽加固施工    18
6.3 坝顶砂壤土填筑    18
6.4 帷幕灌浆    19
6.5 虹吸管施工    19
6.6 施工导流与度汛    19
7 施工条件    19
8 工程安全管理设施    19
8.1 简易上坝道路    19
8.2 水位观测设施    19
8.3 管理房    20
8.4 白蚁防治措施    20
8.5 工程环境整治    20
8.6 工程量汇总    20
9 工程建设管理与建后管护    20
9.1 山塘管理机构    20
9.2 保护范围    20
9.3 山塘的保护范文和水域保护范围    21
9.4  建后管理维护    21 [资料来源：http://Doc163.com]
10 结  论    21
参考文献    22
致    谢    23
附录：    23

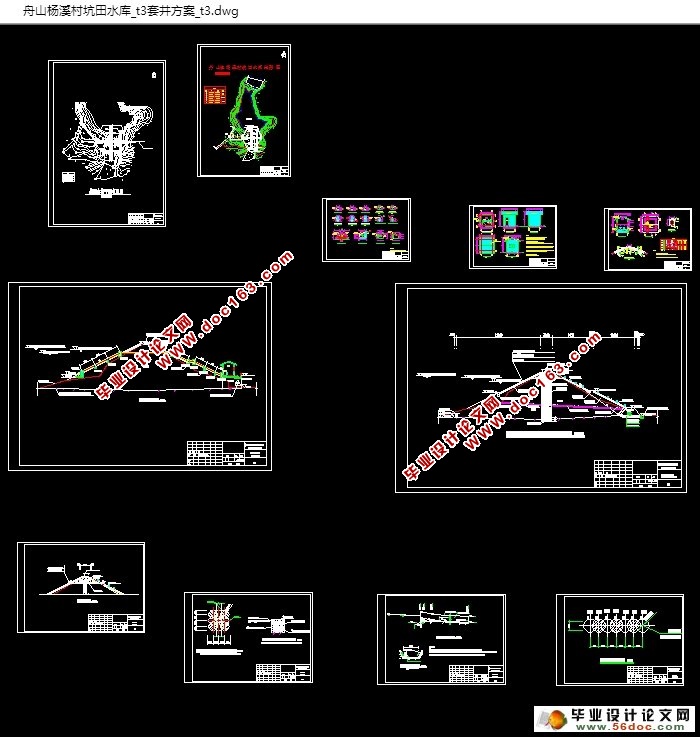

附录：
附录1:山塘地形图
附录2:山塘平面布置图
附录3:虹吸管横剖面图
附录4:大坝防渗加固典型横剖面图
