湘东至白竺公路李家冲至长长坪段公路建设工程施工图设计(综合)

一、    任务依据、测设经过及设计文件编制说明

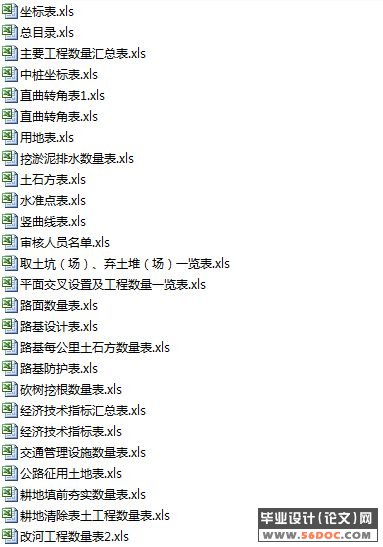

根据萍乡市公路管理局的委托，我院承担了湘东至白竺公路李家冲至长长坪段公路建设工程施工图设计。在测设过程中，该段公路分为两个部分进行测量设计，即李家冲至白竺村，长3.08公里，白竺村至长长坪，长6.276公里，并对李家冲至白竺段的路线走向及工程造价分老路和新线两个方案进行了比较，最终确定按照新线方案进行设计。在新线方案中，路线与新建319国道重合600米，已计入路线总里程之中，但未计算工程数量。设计文件共编制三册，第一册为总说明、施工图预算和工程数量汇总表，第二册为李家冲至白竺村段设计图表，第三册为白竺村至长长坪段设计图表。
二、    工程概况

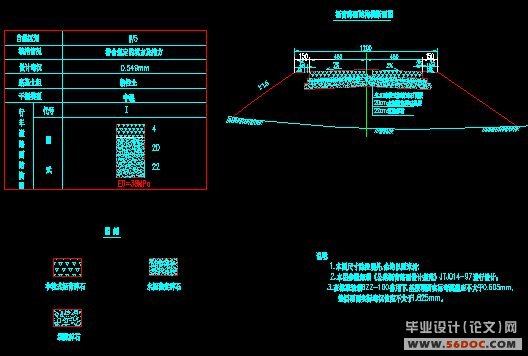

    本路段起点为萍乡市湘东区白竺乡李家冲，终点为白竺乡长长坪与湖南省交界处，路线全长9.35644公里。全线按二级公路山岭重丘区标准设计。路基宽度采用12米，路面宽度采用9米，路面为沥青碎石路面，路肩为土路肩。
全线路基土方为19.7822万立方米，平均每公里土石方量2.1142万方。占用土地303.97亩，拆迁建筑物864平方米，石砌路基防护工程9643.89立方米；沥青碎石路面厚4cm计80.177千平方米；涵洞53道计841.75米。 [资料来源：www.doc163.com]
  [资料来源：Doc163.com]

第一册   [资料来源：https://www.doc163.com]
第一篇  总说明书
第三篇    路线
第四篇    路基、路面及排水
第五篇    桥梁、涵洞
第七篇  路线交叉
第八篇    交通工程及沿线设施
第九篇    环境保护
